LLSHC..TA
LLSHC..TA
표준 길이로 차폐된 표준 캐리지
미니어처 프로파일 레일 가이드
장점
- 유지관리가 거의 필요 없는 긴 서비스 수명
- 부드러운 저마찰 작동, 동급 최고
- 양호한 가용성 및 출시 기간 단축
특징
- 윤활유 탱크가 있는 공장의 사전 윤활 제품
- 고유한 저마찰 저소음 볼 리텐션
- 레일에 상호 호환 가능한 블록이 있는 제로 레일 개념
미니어처 프로필 레일 가이드는 소형, 높은 주행 정확도, 긴 사용 수명 및 저소음이 필요한 용도에 맞춰 제작되었습니다. 에벨릭스 LLS 시스템은 매우 부드러운 작동 동작을 제공합니다. 견고한 볼 리텐션 시스템은 장착 중에 발생하는 뜻밖의 결과를 방지합니다. 제품은 긴 사용 수명을 위해 윤활 탱크로 미리 윤활된 상태이며 설치할 준비가 완료된 상태로 제공됩니다. 레일 및 캐리지(블록) 모두에는 조립을 돕는 두 개의 기준이되는 슬라이드가 있습니다.
Case studies:
기술 데이터
개요
| 범위 | 표준 사이즈 7,9,12,15 , 표준과 긴 케리지 와이드 사이즈 15, 표준과 긴 케리지 |
|---|---|
| 속도 | 5 m/s |
| 가속도 | 최대 140 m/s2 |
| 길이 | 최대 2m 레일 길이 |
| 정밀도 | 최대 7 µm / 1 000 mm |
| 작동 온도 | -20 to +80 °C (+100 °C 씰 없음) |
Carriage types

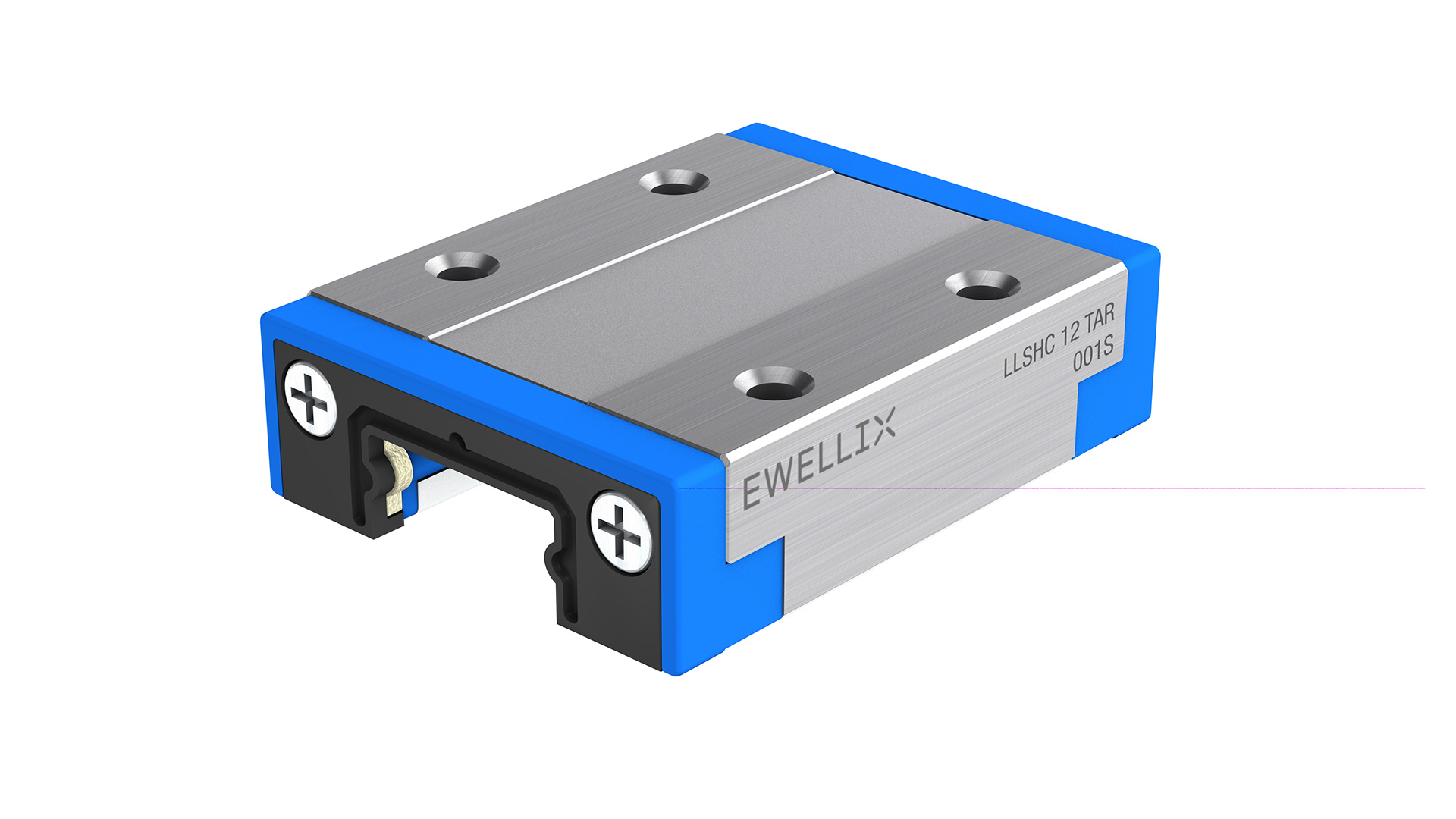

LLSHC..TA R
LLSHC..TA R
표준 길이로 밀봉된 표준 캐리지
LLSHC..LA
LLSHC..LA
확장된 길이로 차폐된 표준 캐리지

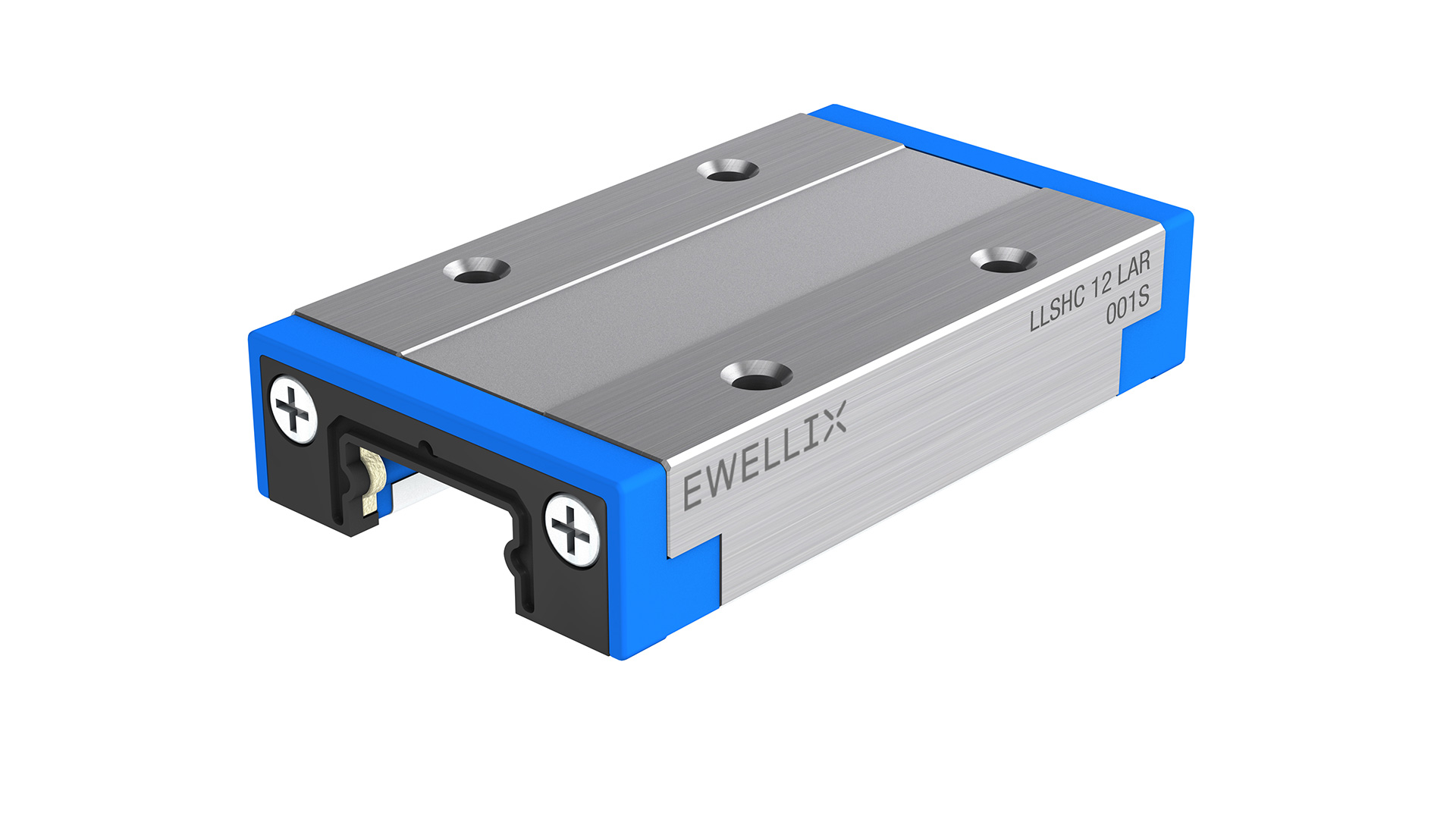

LLSHC..LA R
LLSHC..LA R
확장된 길이로 밀봉된 표준 캐리지

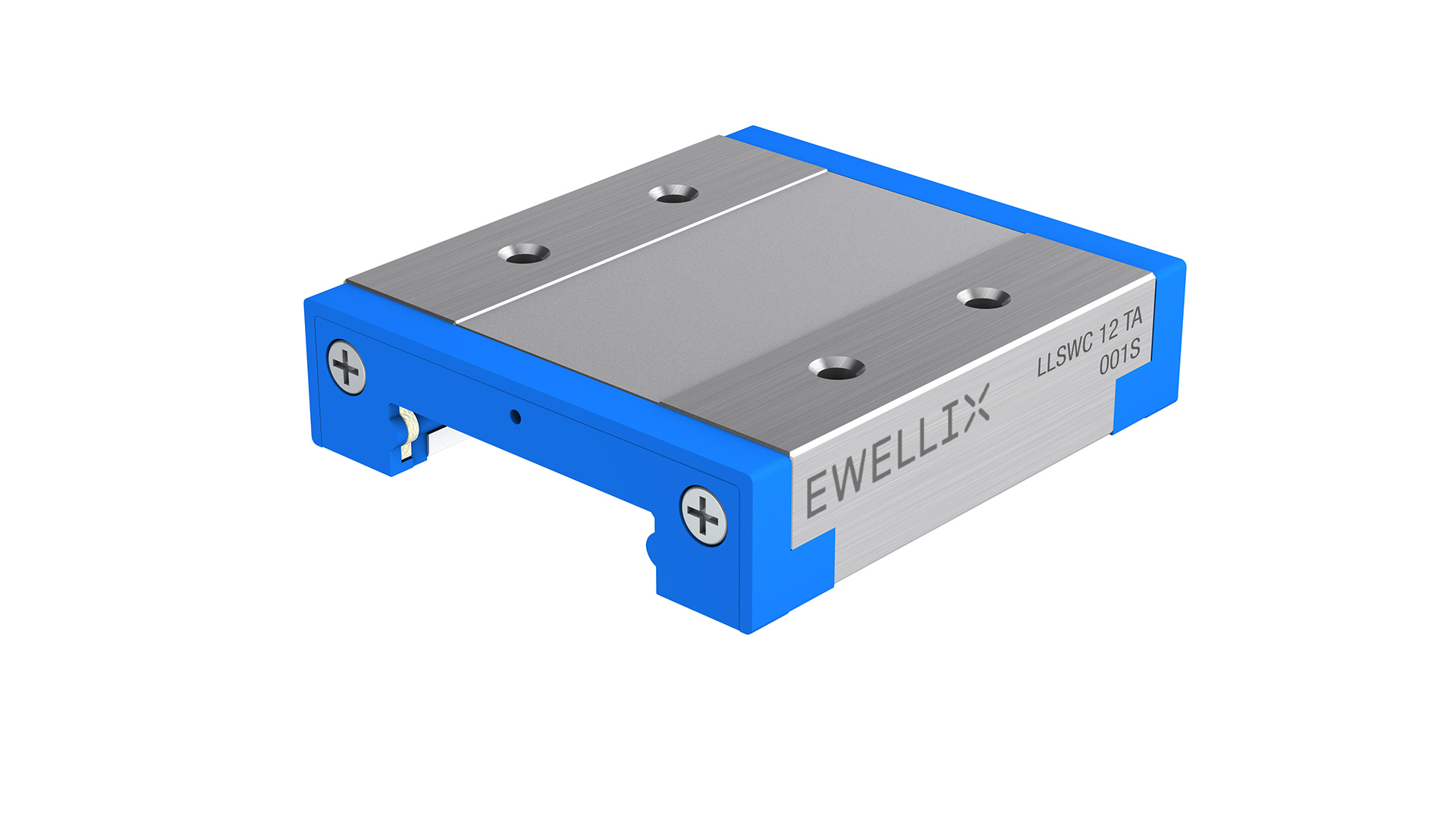

LLSWC..TA
LLSWC..TA

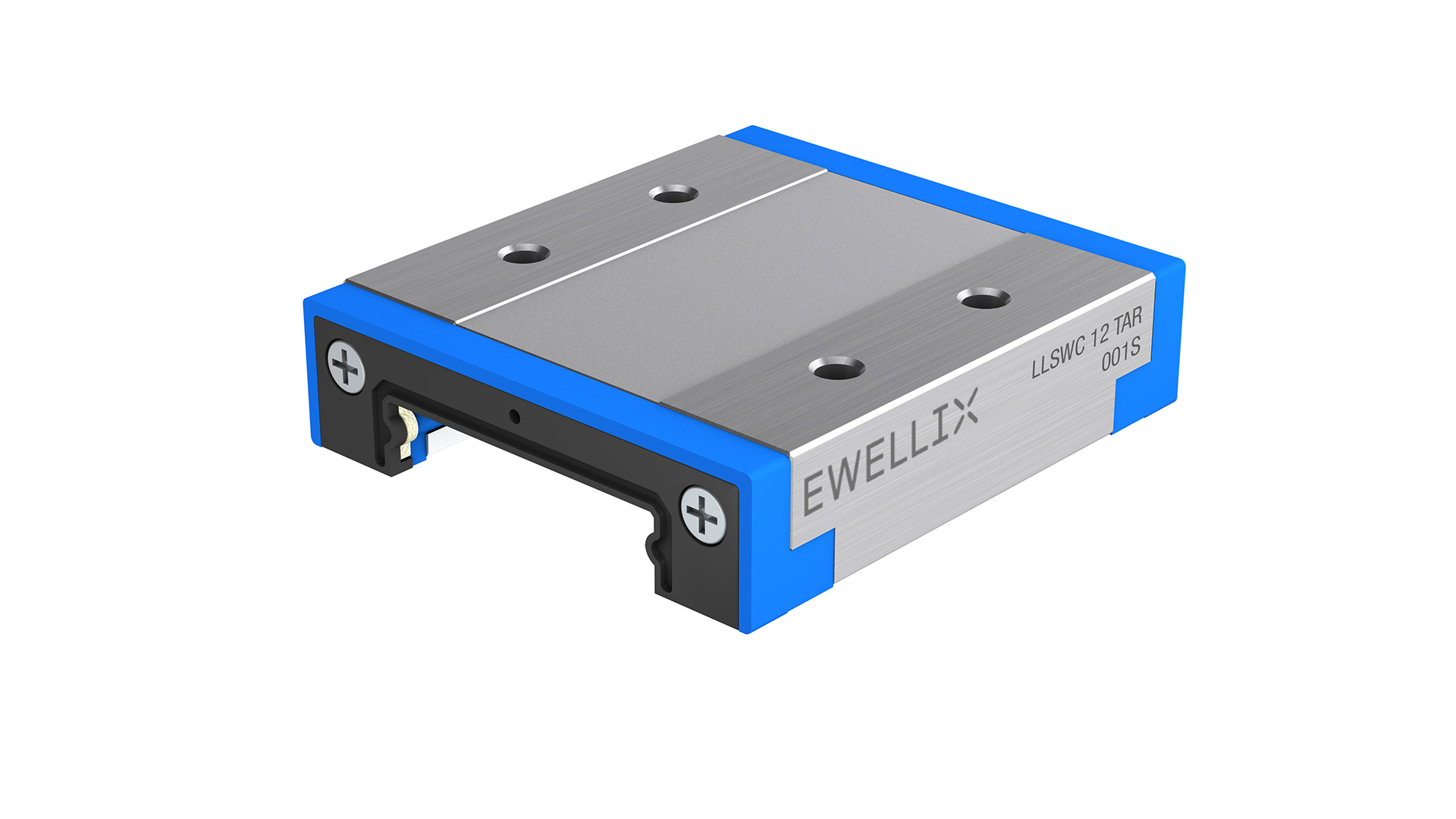

LLSWC..TA R
LLSWC..TA R

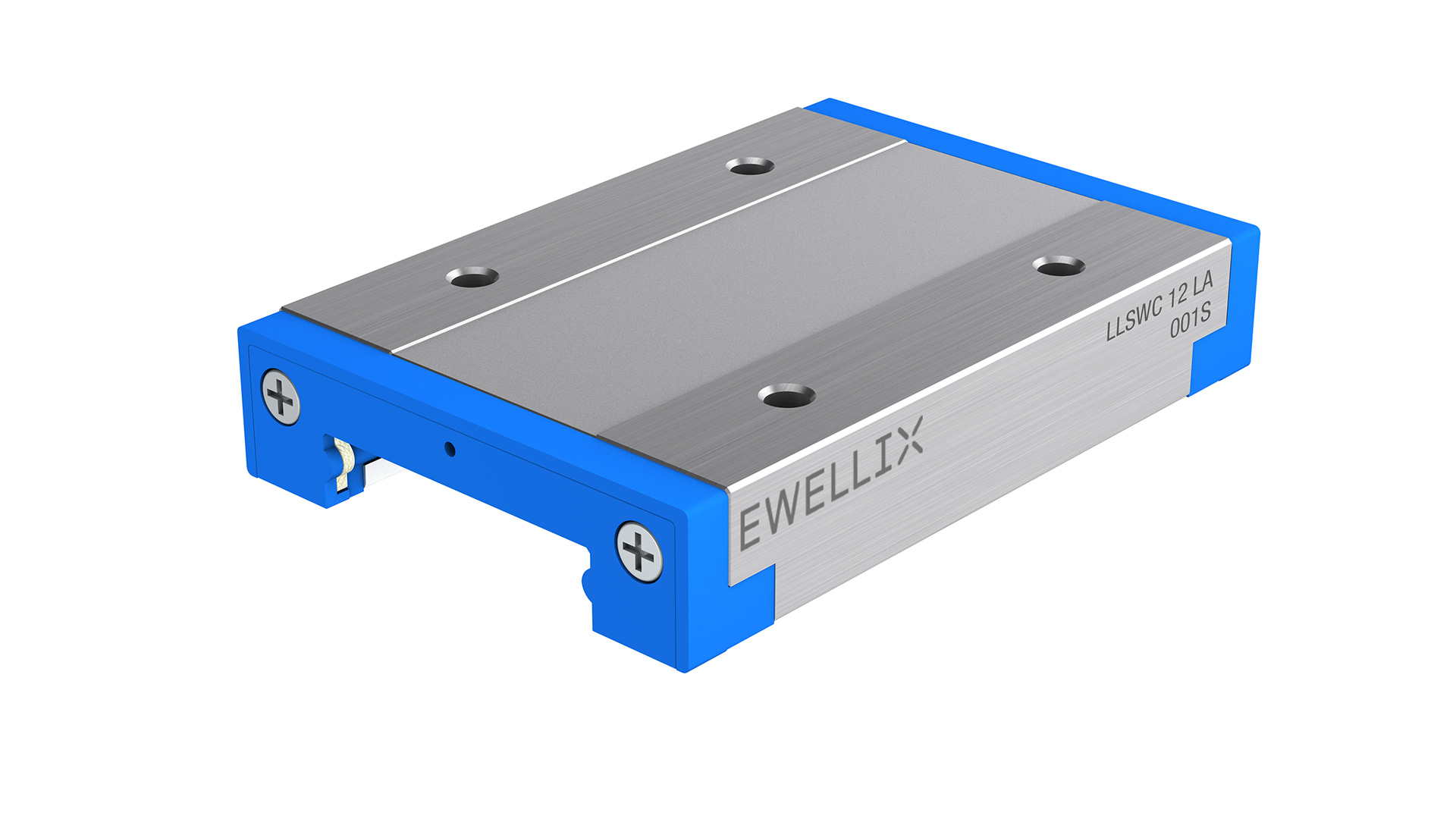

LLSWC..LA
LLSWC..LA

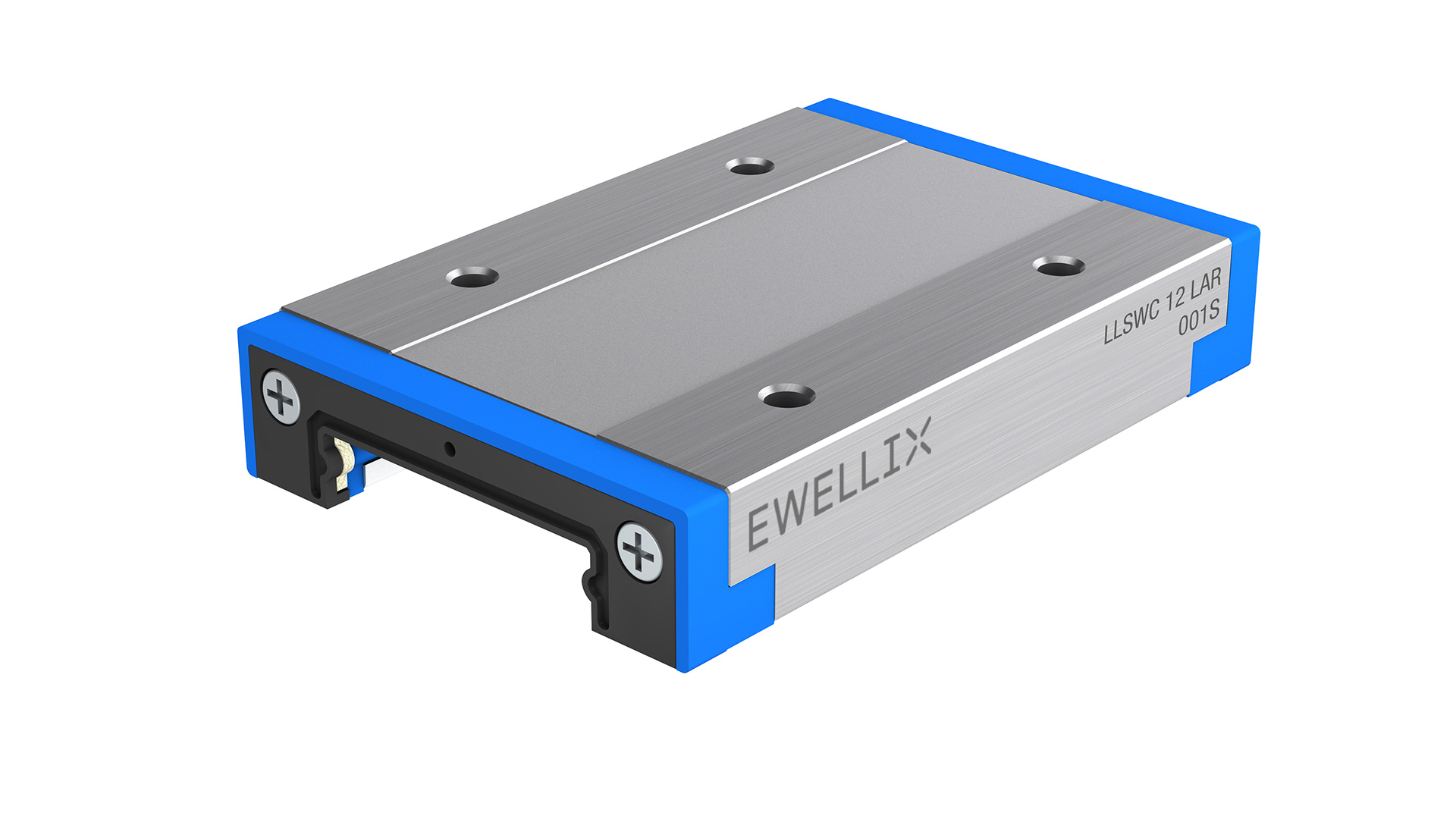

LLSWC..LA R
LLSWC..LA R

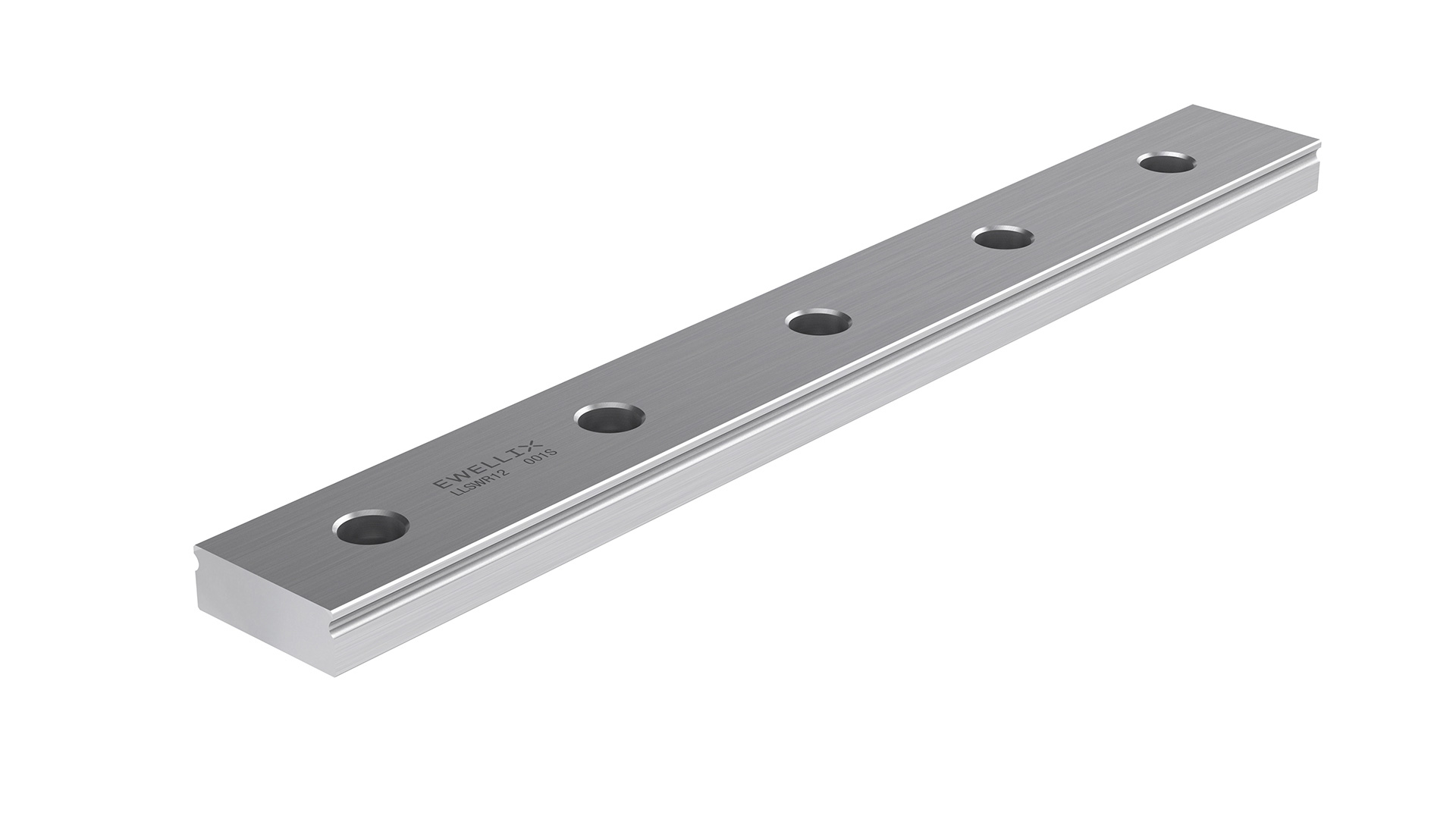

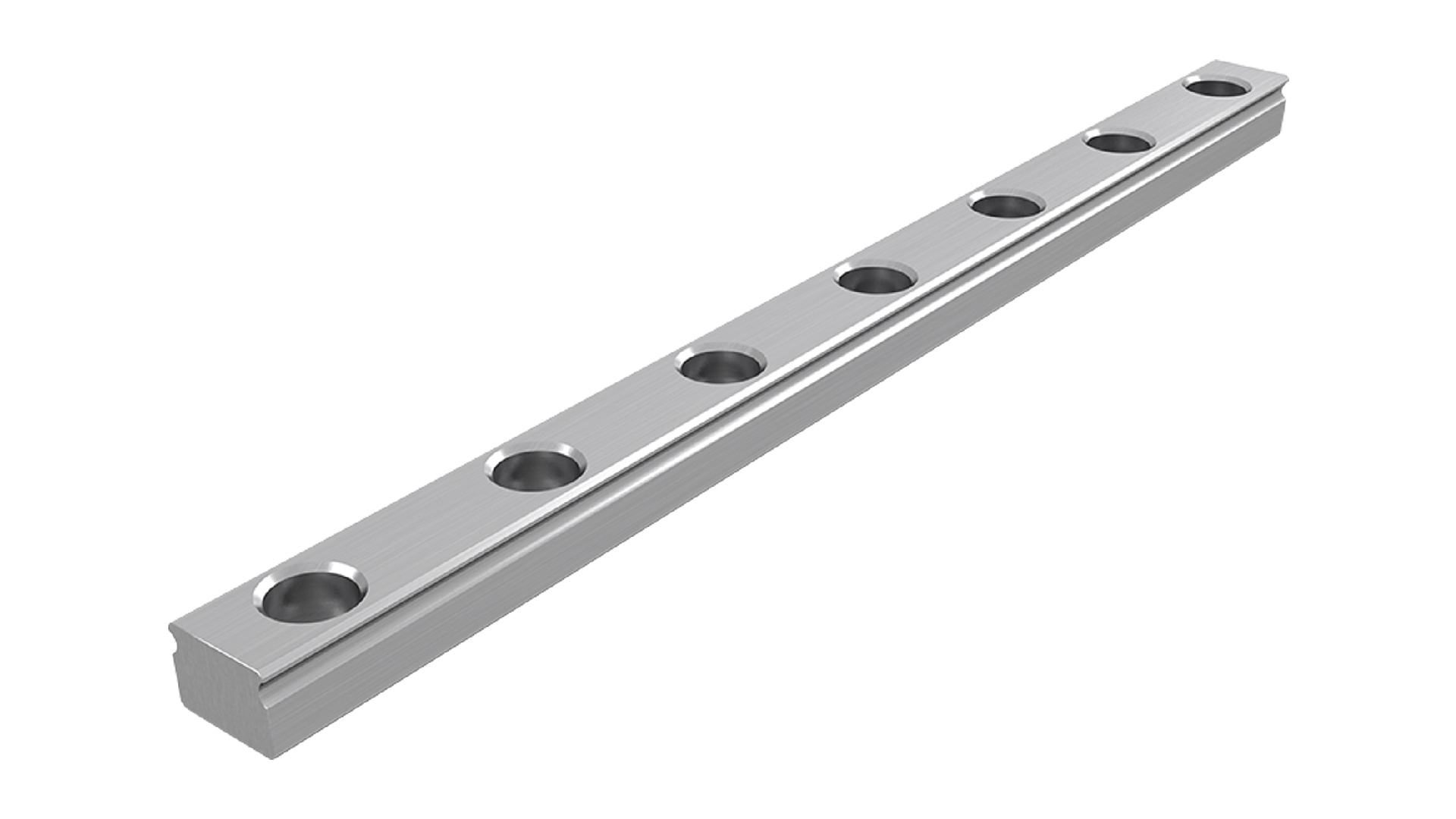

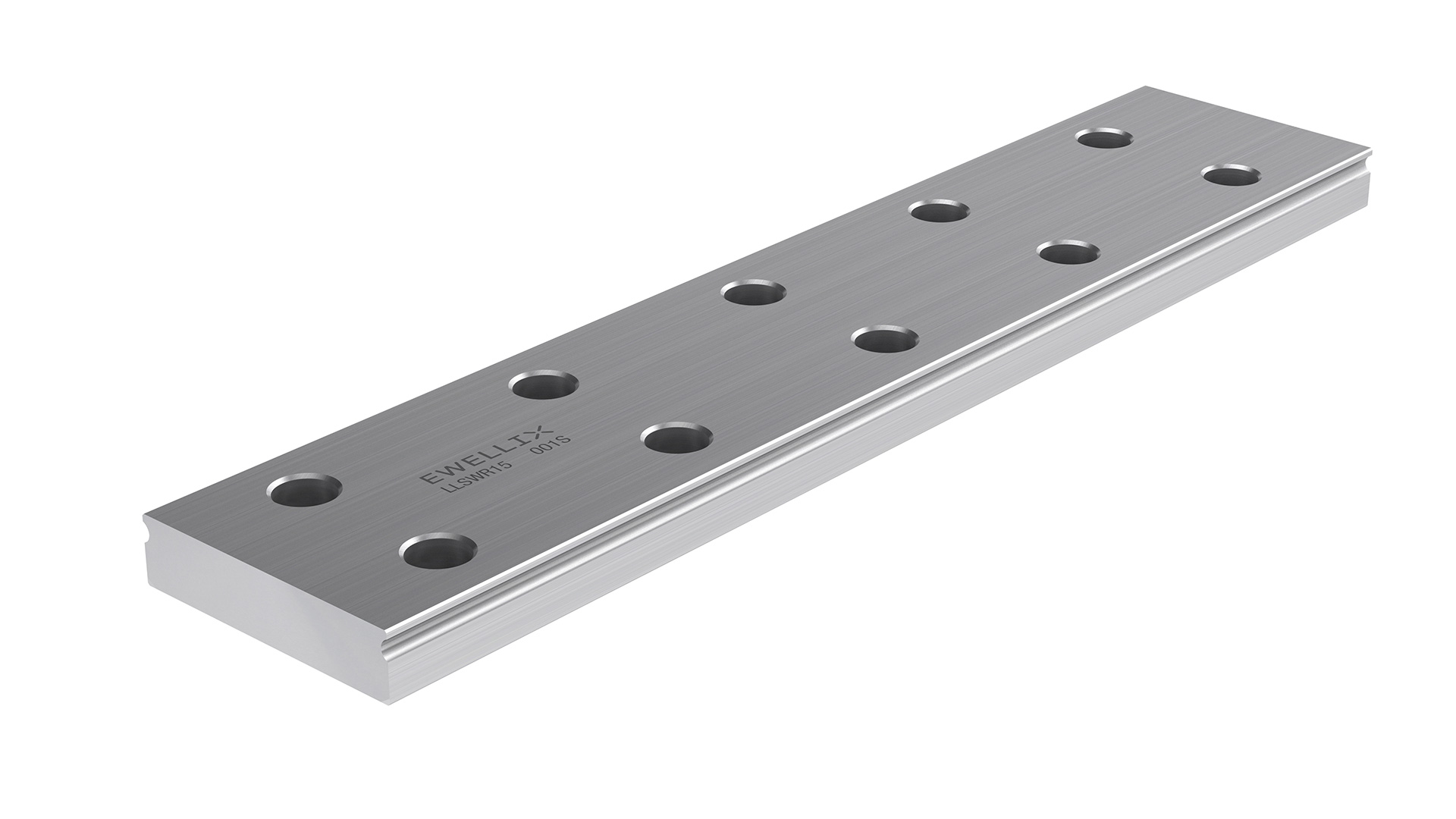

Rail types

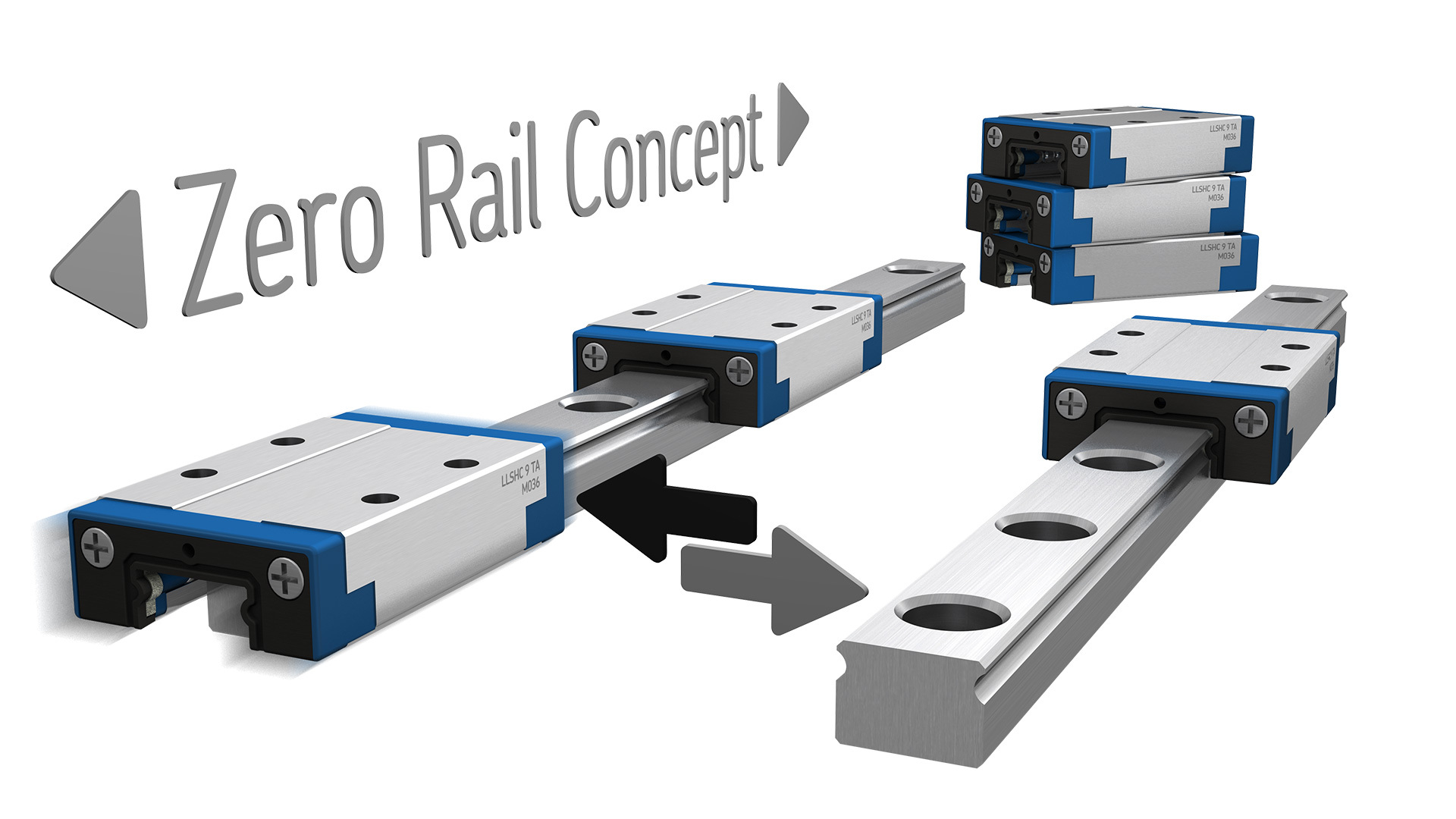

Zero Rail Concept (ZRC)
새로 개발된 에벨릭스 ZRC(Zero Rail Concept )은 유연성과 가용성을 제공합니다. ZR 컨셉 내에서 모든 캐리지와 동일한 크기의 레일을 함께 장착할 수 있습니다. 예비 부품을 더 빨리 처리할 수 있으며 표준화로 인해 시스템 구성에 비해 납품 시간이 단축됩니다. 제로 레일 컨셉 캐리지와 레일은 별도로 제공됩니다. ZRC 오퍼는 프리로드 등급 T0 및 T1(라이트 프리로드)과 함께 정밀도 등급 P5(표준 정밀도)에 대해 표준화되었습니다. 이 범위의 캐리지 또는 레일은 주문 키에 ZRC로 끝나는 제품 번호를 넣어 주문하시기 바랍니다.
2D / 3D
발행
IL-06021/2-EN-February 2023 Miniature profile rail guides-LLS
EL-04007-1-EN-January 2023 WhyEwellix LLS
EL-03003/1-EN-February 2023 Advancing laboratory automation
EL-03007/2-EN-February 2023 Solutions for imaging equipment
EL-03019-EN-January 2023-Solutions for dental equipments
EL-03022/1-November 2024-EN - Solution for plastic and rubber
VP-10008-EN-Miniature profile rail guide LLS - Specification sheet
동영상
애플리케이션
치아 재구성을 개선하기 위해 2D 및 3D 영상 시스템이 실시간 조건에서 점점 더 많이 사용되고 있습니다. 3D 파노라마 이미지는 결함을 드러낼 뿐만 아니라 치과 보철물을 모델링하기 위한 데이터도 제공합니다.
PCB의 제작 품질은 전자 산업 및 관련 제품의 핵심 요소입니다. 에벨릭스 리니어 가이드 부품은 업계 광학 검사 카메라에서 정밀하게 작동하고 스틱 슬립 프리 모션에 완벽하게 적합합니다.

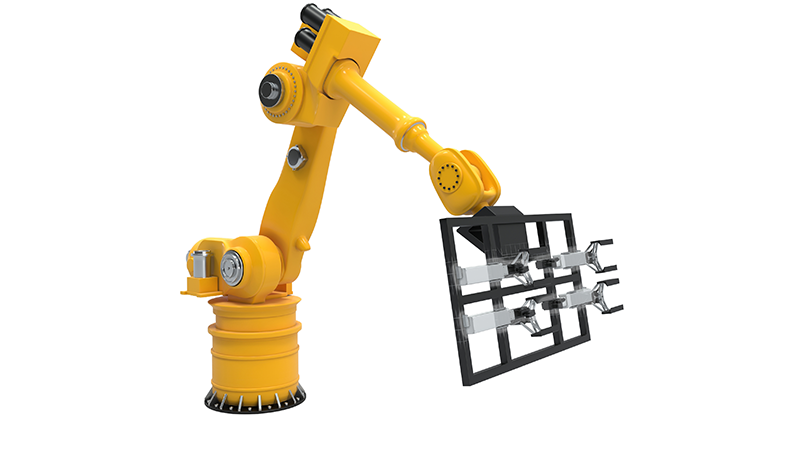

그리퍼는 거의 모든 픽 앤 플레이스 애플리케이션에서 사용됩니다. 그리퍼는 A에서 B로 이동하는 부품의 핵심 요소입니다. 감도 및 정밀도와 표준 인터페이스에 대한 적합한 적용이 필요합니다.
