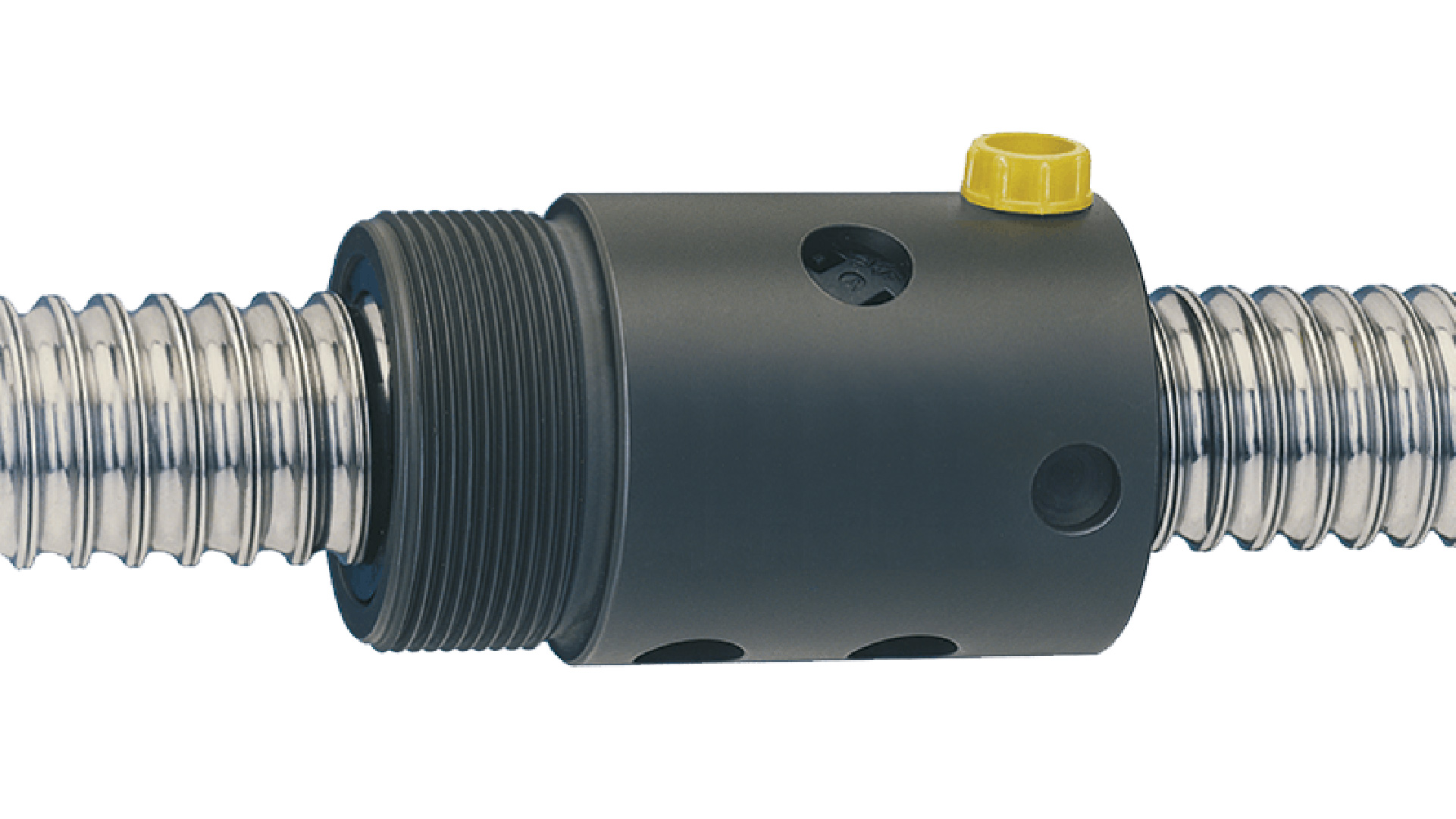

Rolled ball screws

장점

특별 주문 솔루션 가능
탁월한 가치 및 연삭 볼 스크류에 대한 경쟁적 대안
부식 방지 너트
백래시 제거 또는 프리로드가 있는 대부분의 포지셔닝 애플리케이션에 적합한 디자인

특징

표준 합성재 또는 스틸 리셔큘레이션 인서트
부식 방지를 위한 너트 인산염 코팅
요청 시 오버사이즈 볼에 의한 백래시 제거(BX/BN/BND 지정)
포지셔닝 스크류에 잘 맞는 디자인. (SN/SND 시리즈)

정밀 롤링 기술로 생산한 에벨릭스의 유니버설 볼 스크류 범위는 콤팩트하고 매우 효율적인 구동 솔루션을 제공합니다. 너트 디자인에 모든 어셈블리에 쉽게 통합할 수 있도록 스레디드 노우즈를 포함하거나 실린더형 또는 DIN 표준 69051 플랜지를 포함할 수도 있습니다. 애플리케이션 통합시 필요하다면, 전용 플랜지 옵션을 스레디드 너트 노우즈에 부착할 수 있습니다. 특별 주문 솔루션 가능. 너트 외부 직경, 플랜지 페이스 및 너트 스레드의 정밀 그라인딩 덕분에, 이 디자인은 대부분의 포지셔닝 애플리케이션에 적합합니다. 더 높은 포지셔닝 정밀도를 원하는 경우, 에벨릭스는 이러한 백래시가 제거된 범위 및 프리로드가 있는 범위를 제공합니다. 이 볼 스크류 범위는 탁월한 가치를 제공하며 연삭 볼 스크류의 경쟁적인 대안입니다. 또한, 대부분의 애플리케이션에서 더 낮은 가격으로 DIN 너트 디자인과 교체할 수 있습니다.

Case studies:

기술 데이터

개요

공칭 직경	16 ~ 63 mm
리드	5 ~ 40 mm
기본 동하중 용량	14 ~91,2 kN
기본 정하중 용량	23,8 ~248,3 kN
축방향 변위량	0,00 ~ 0,12 mm
최대 속도 n x d0	50 000
