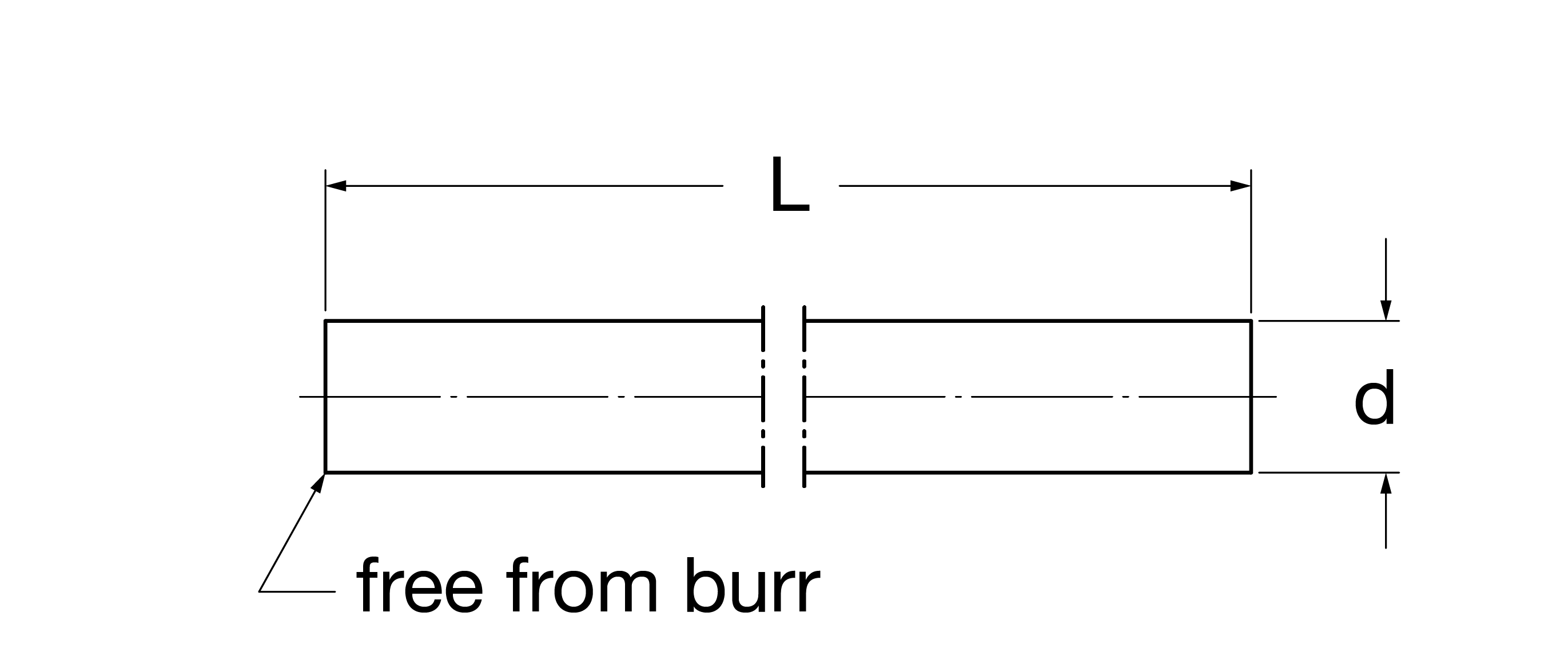

샤프트의 길이 절단 및 제거
길이 공차 ±1.5mm
정밀 샤프트
장점
- 매우 높은 안정성
- 서비스 수명 연장을 위한 설계
- 가변 표준 설계 및 재료
특징
- 고정밀 그라인드 샤프트
- 표준 샤프트 설계로 사용 가능
- 광범위한 여러 등급의 스틸
에벨릭스 정밀 샤프트는 표면 경화를 거쳤으며 h6 또는 h7 등급 공차의 외부 직경을 가지고 있습니다. 다양한 재료와 표준 설계 옵션을 사용할 수 있습니다. 설계 옵션은 ESSC 1 - 8의 유형에서 살펴볼 수 있습니다.
기술 데이터
개요
| 직경 범위 |
3 ~ 80 mm |
|---|---|
| 한 개 피스에서 길이 |
200 mm ~ 6200 mm |
| 샤프트 유형 및 스틸 등급 |
표준:CF53 /CK 56스테인리스:X90CrMoV18, X46Cr13크롬 도금:CF53 /Ck53할로우:C60 / 100Cr6 |
형식

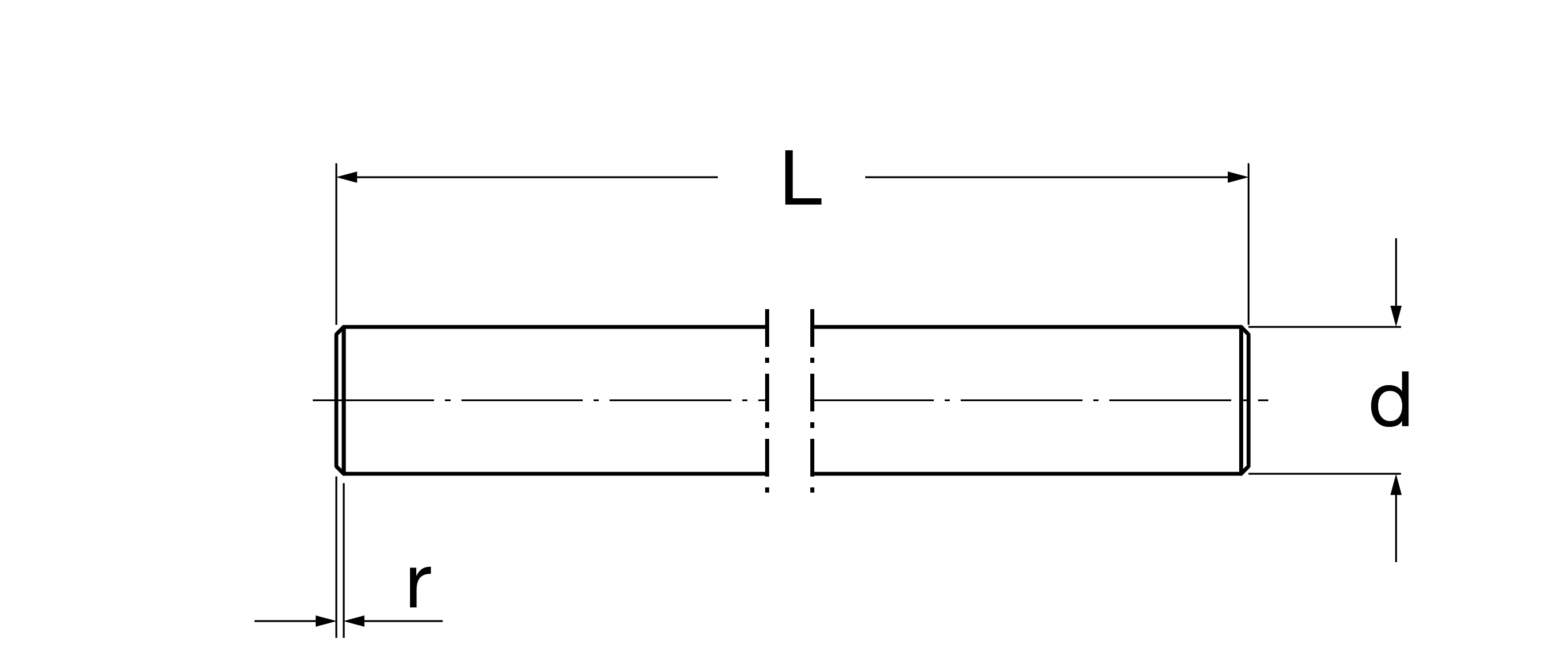

ESSC2
ESSC2
홈을 파서 사용한 샤프트 길이 절단
최소 1mm의 홈의 값
길이 공차 ±1.5mm

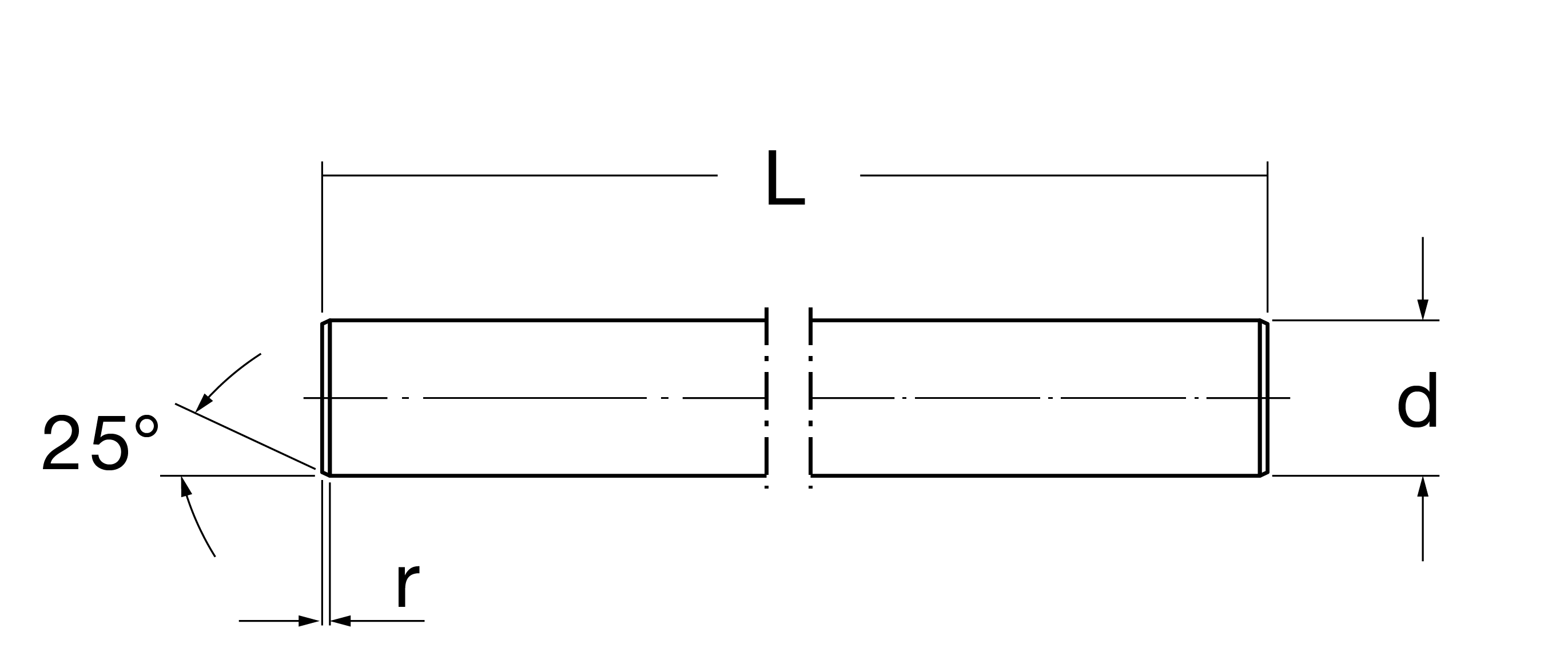

ESSC3
ESSC3
25°로 홈을 파서 샤프트 길이 절단
가공된 전면 표면 90°
길이 공차 ±0.1mm(최대 3m 길이)
r 값이 있는 홈의 값

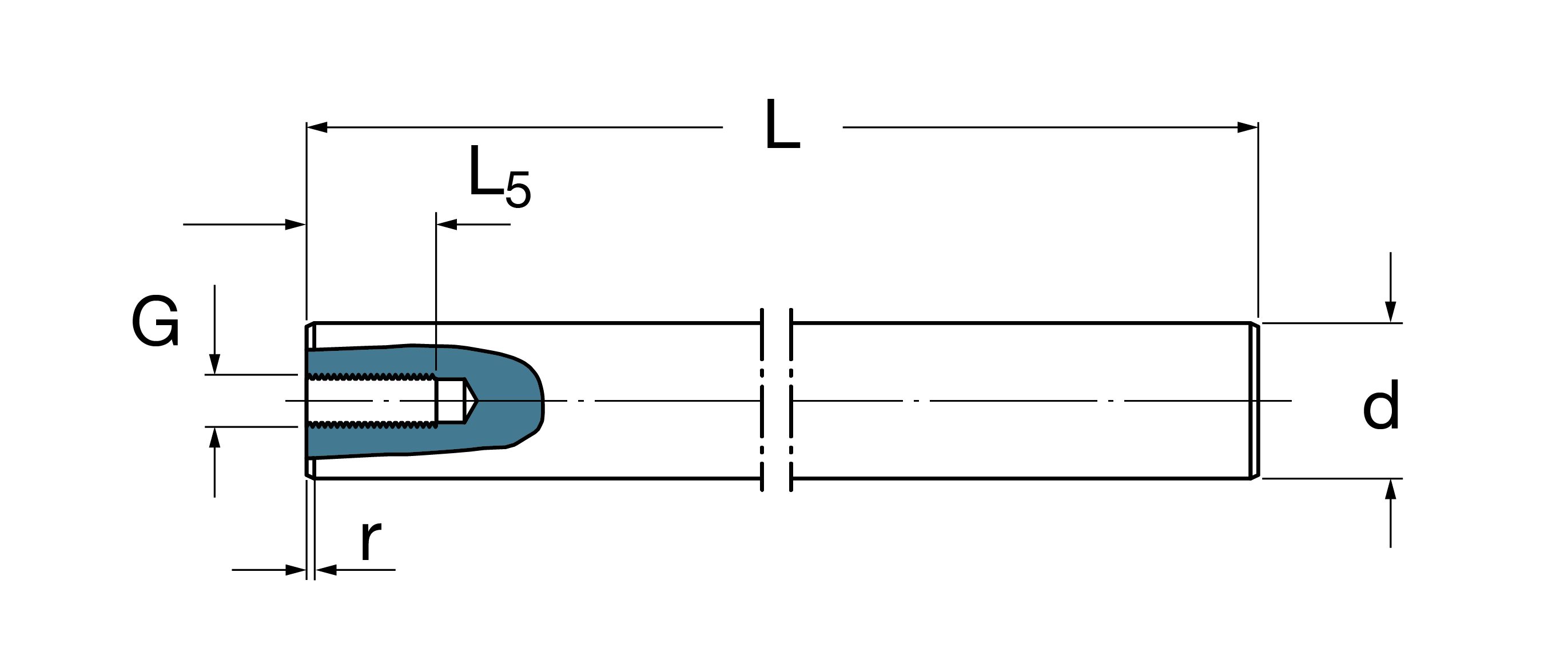

ESSC4
ESSC4
25°로 홈을파서 샤프트 길이 절단
가공된 전면 표면 90°
길이 공차 ±0.1mm(최대 3m 길이)
r 값이 있는 홈의 값
축 나사산 한 개 포함

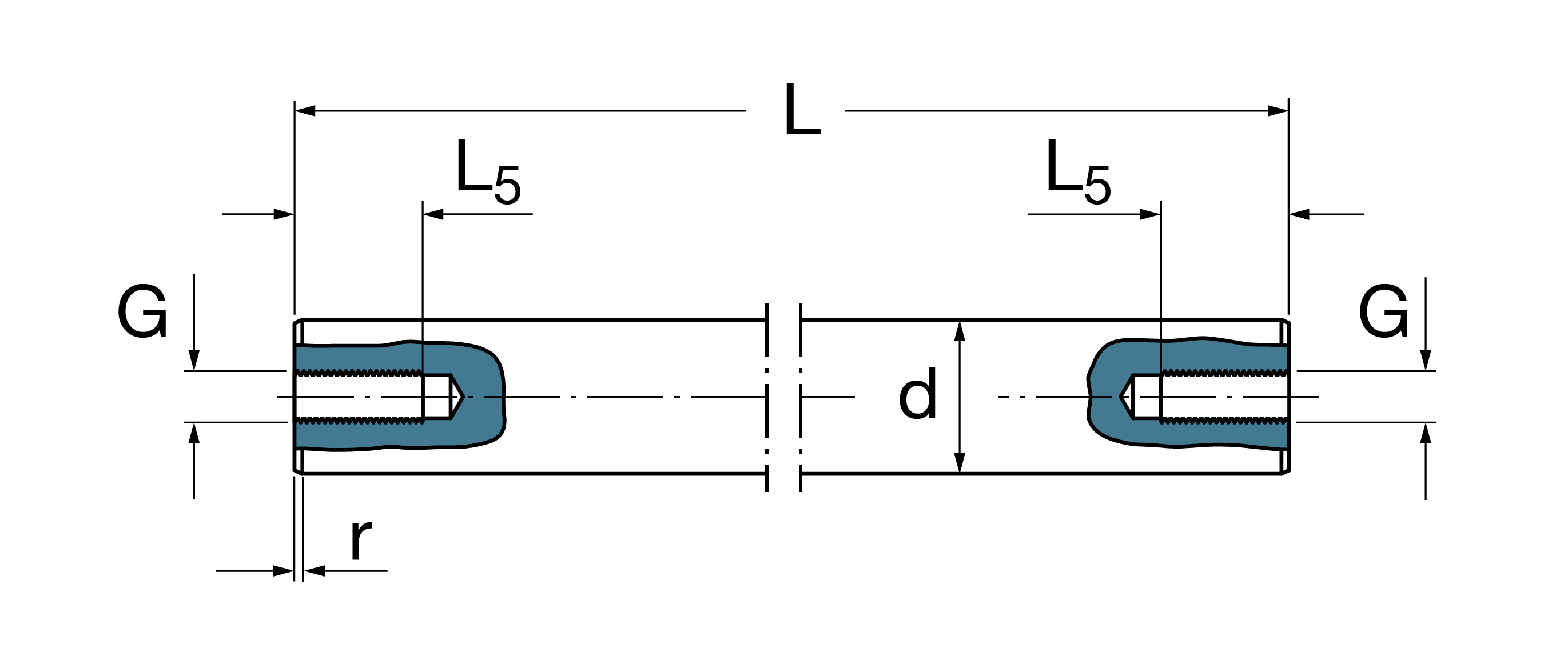

ESSC5
ESSC5
25°로 홈을 파서 샤프트 길이 절단
가공된 전면 표면 90°
길이 공차 ±0.1mm(최대 3m 길이)
r 값이 있는 홈의 값
축 나사산 두 개 포함

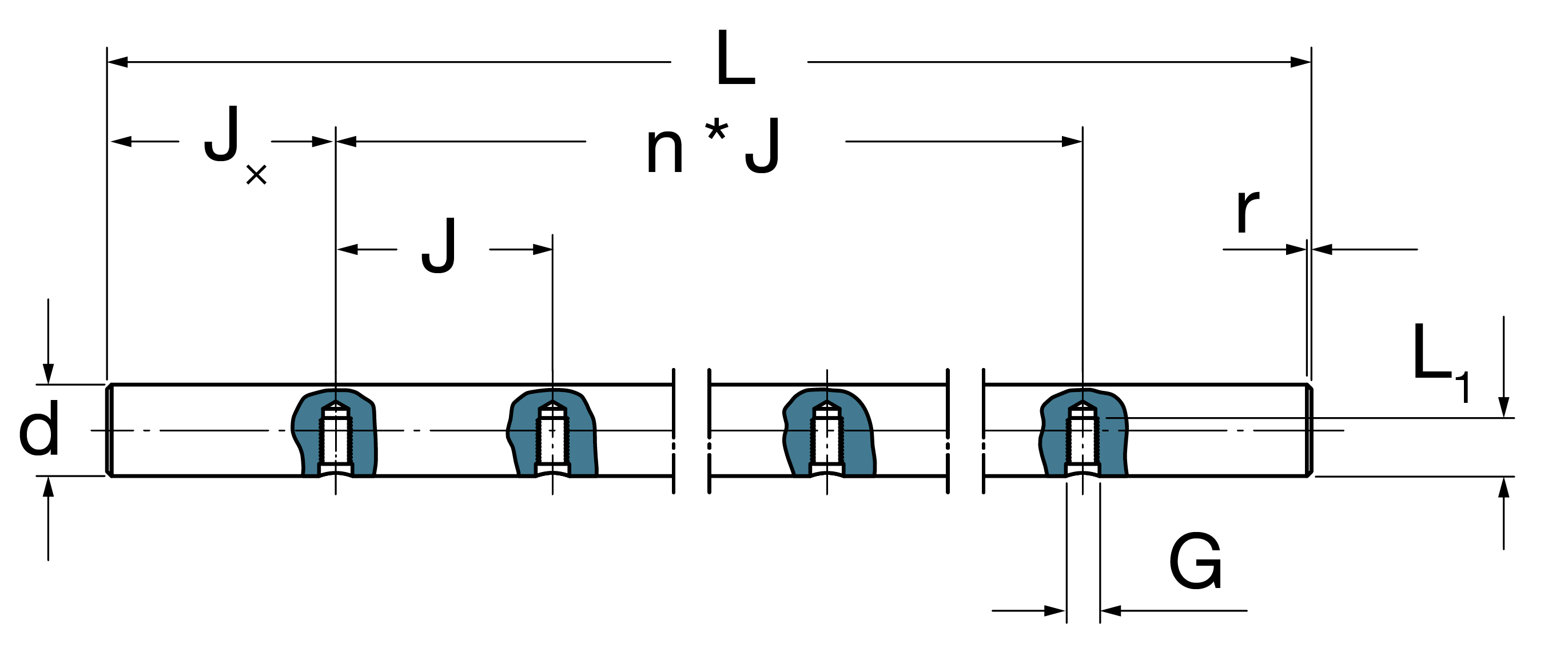

ESSC6
ESSC6
홈을 파서 사용한 샤프트 길이 절단
최소 1mm의 홈의 값
길이 공차 ±1.5mm
LRCB 샤프트 지지대용 방사형 나사산이 있는 샤프트
Jx = J/2에서 첫 번째 방사형 나사산 위치

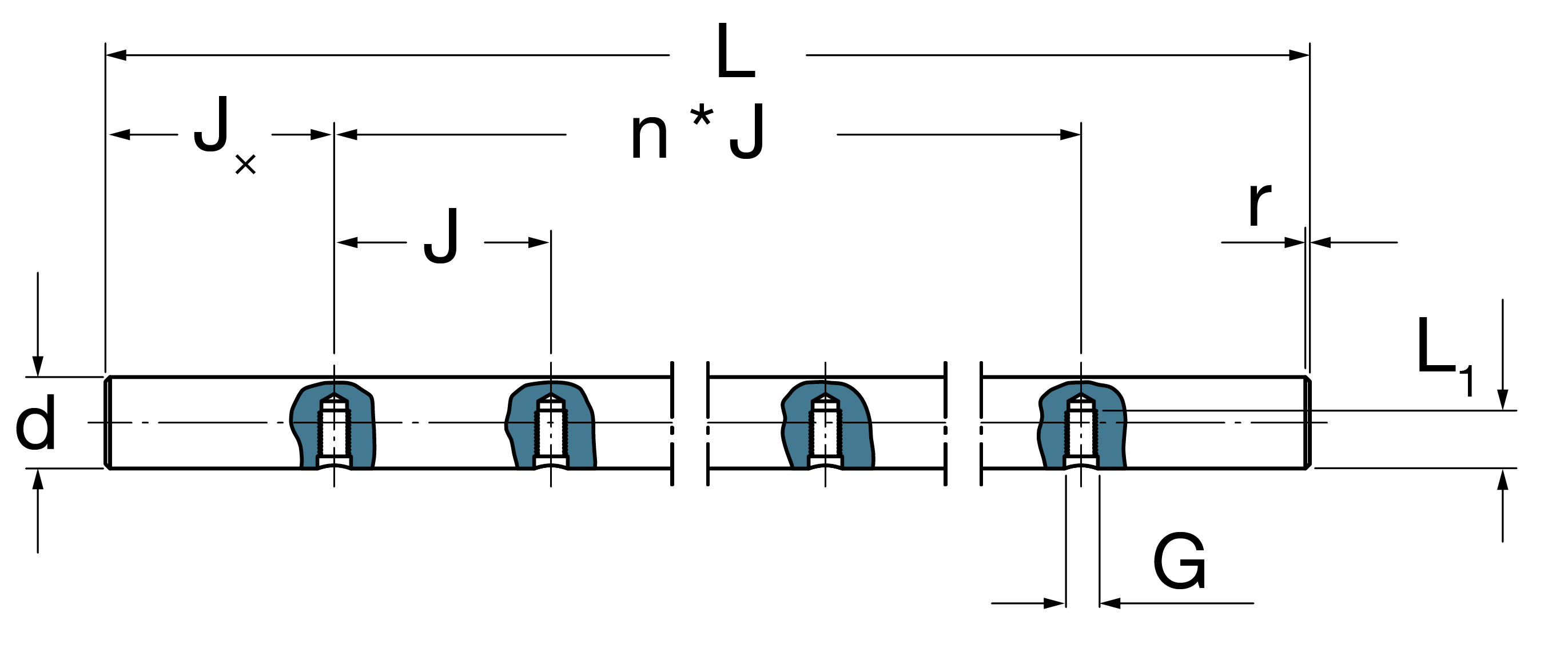

ESSC7
ESSC7
홈을 파서 사용한 샤프트 길이 절단
최소 1mm의 홈의 값
길이 공차 ±1.5mm
방사형 나사산이 있는 샤프트
고객 도면에 지정된 치수 J 및 Jx
ESSC8
ESSC8
홈을 파서 사용한 샤프트 길이 절단
최소 1mm의 홈의 값
길이 공차 ±1.5mm

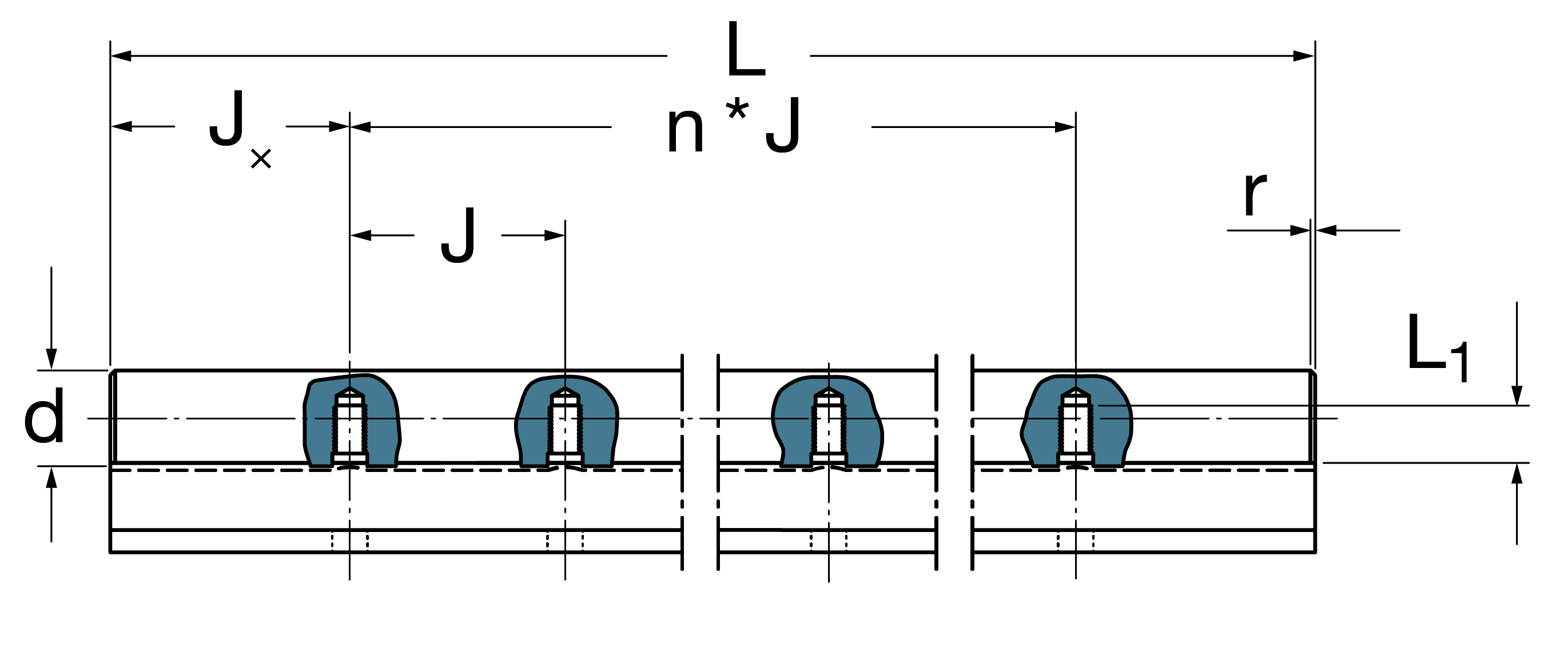

LRCB 샤프트 지지대용 방사형 나사산이 있는 샤프트
Jx = J/2에서 첫 번째 방사형 나사산 위치
샤프트의 완전한 지지 및 LRCB 샤프트 지지대와 함께 장착
ESSC9
ESSC9

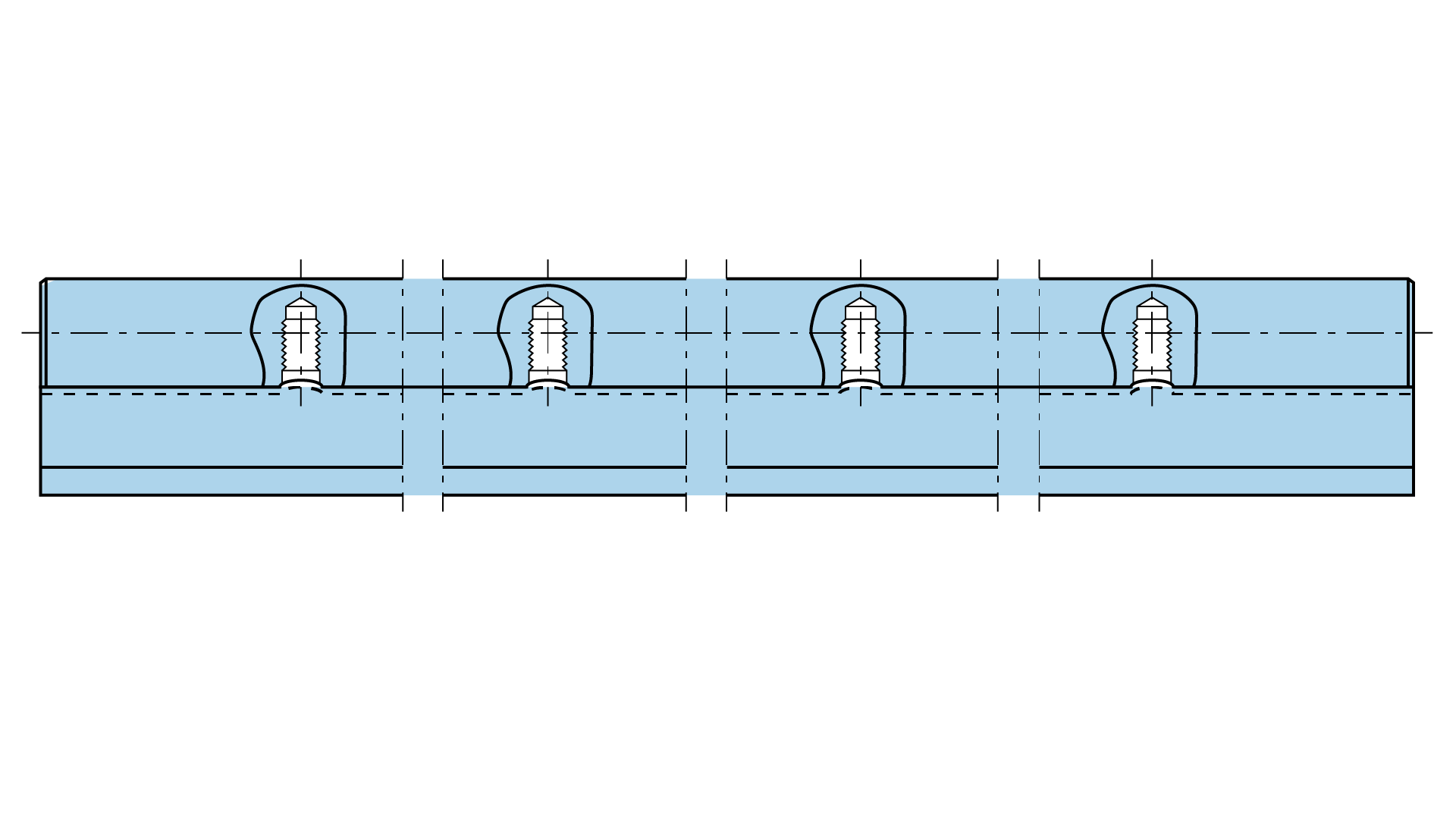

정밀 샤프트 특별 주문 절단 및 챔퍼와 LRCC 샤프트 서포트로 마운팅되는 고객사 간격에 따른 레이디얼 스레드

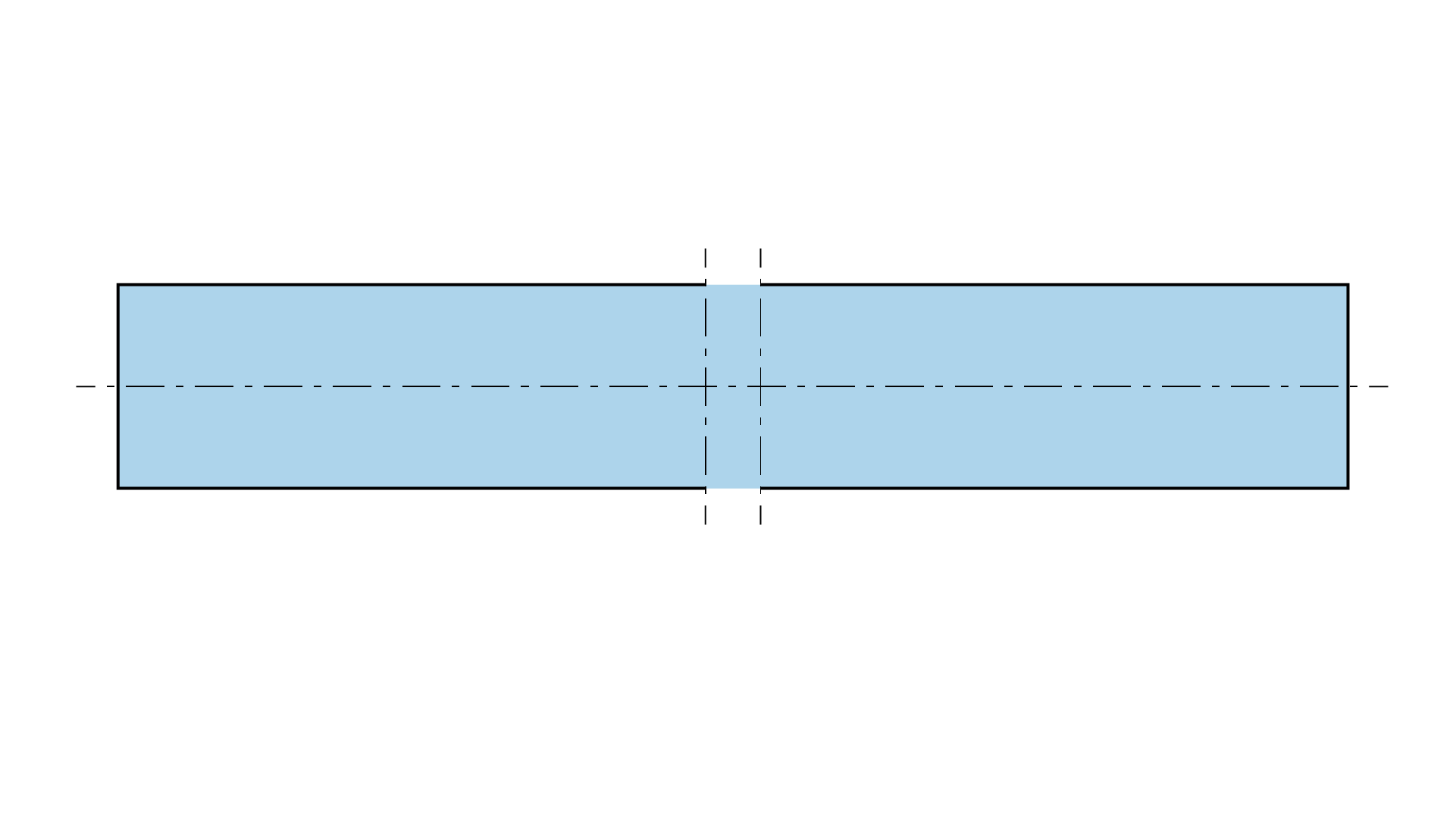

ESSC10
ESSC10
고객사 드로잉에 따른 정밀 샤프트
2D / 3D
발행
