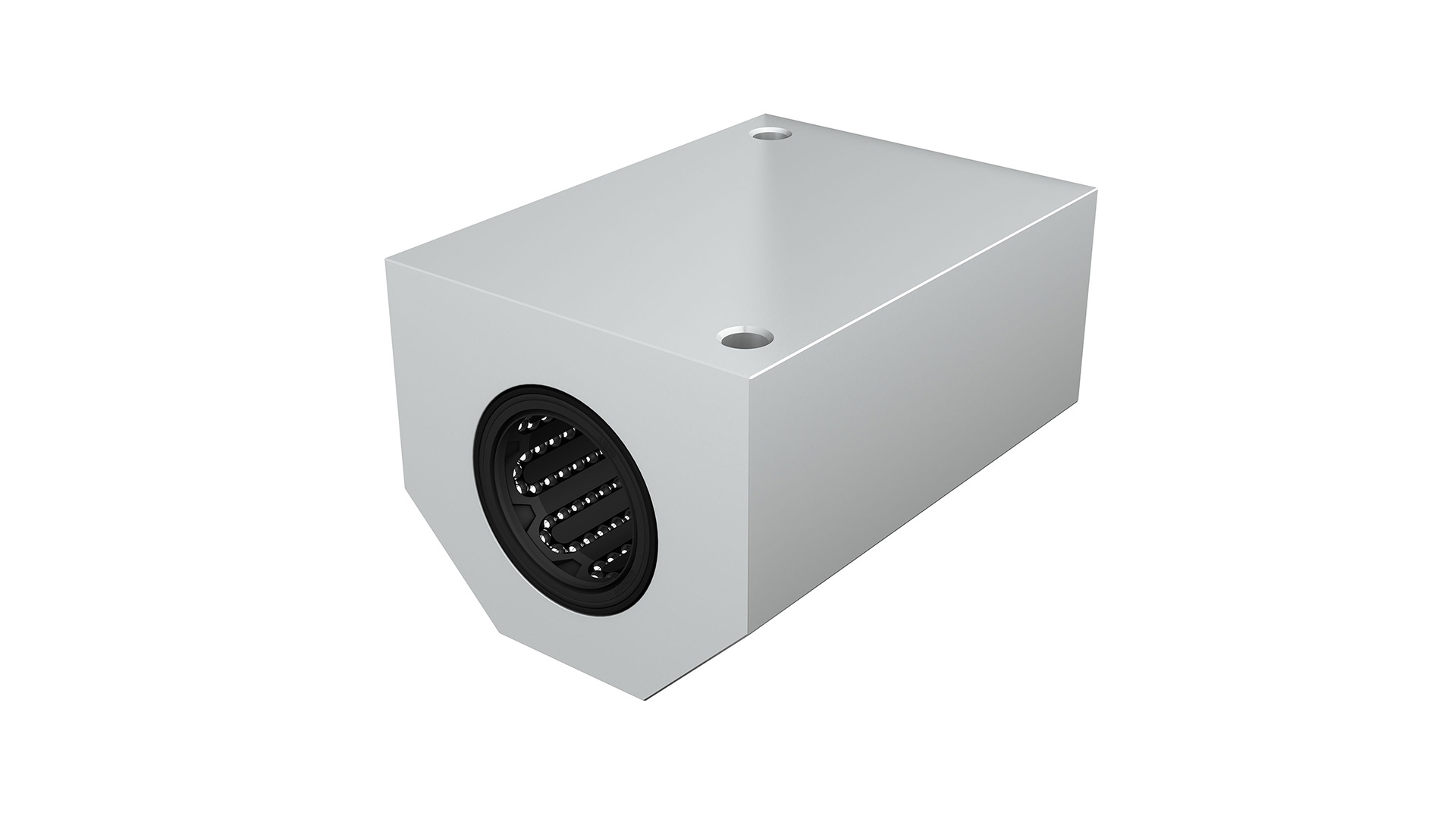

LTBR
LTBR
12~50mm의 샤프트 크기에서 두 개의 자기유지 LBBR 베어링(ISO 시리즈 1)을 갖춘 폐쇄형 설계의 소형 탠덤 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인 베어링.
탠덤 및 쿼드로 리니어 유닛
장점
- 리니어 슬라이드 설계를 위한 가장 빠른 방법
- 별도의 노력 없이 사용 준비 가능
- 마찰이 적고 에너지 절감 가능한 슬라이드 솔루션
특징
- 소형 및 표준 제품군의 솔루션
- 이중 립 저마찰 씰과 함께 사용 가능
- 공장 사전 윤활 및 사용 준비 가능
탠덤 및 특정 쿼드로 유닛은 리니어 슬라이드를 구성하는 가장 쉬운 방법입니다. 설치에 필요한 것은 평평한 표면뿐이며, 다른 모든 공차는 쿼드로 설계에 이미 포함되어 있습니다.
기술 데이터
개요
| 가속도 |
최대 100 m/s2 |
|---|---|
| 작동 온도 | |
| 직경 범위 |
8 ~ 50 mm |
| 동하중 등급 C | |
| 정하중 등급 Co |
형식

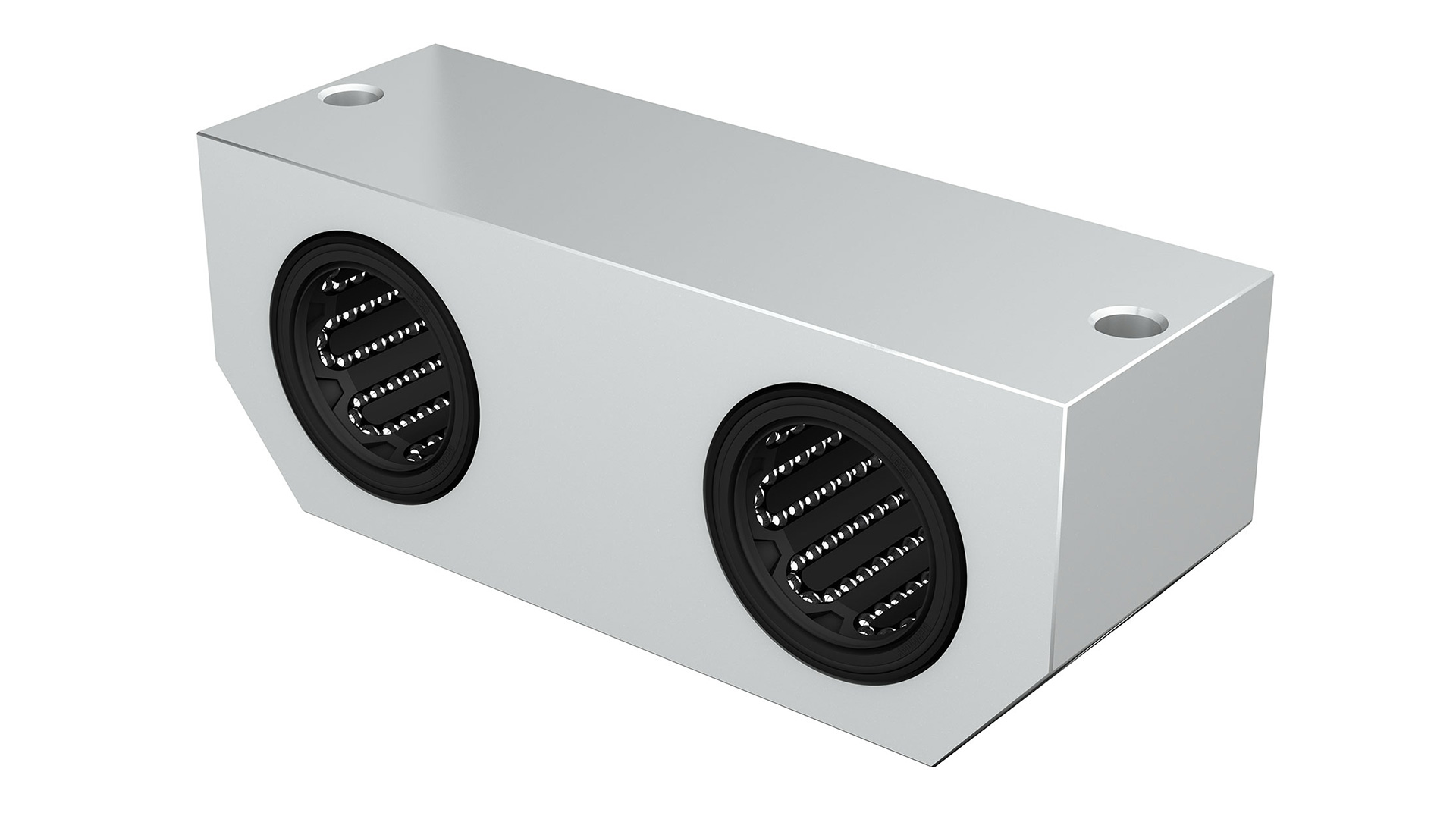

LTDR
LTDR
12~50mm 샤프트 크기에 LBBR 베어링(ISO 시리즈 1) 2개를 갖춘 폐쇄형 설계의 콤팩트 듀오 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인 베어링.

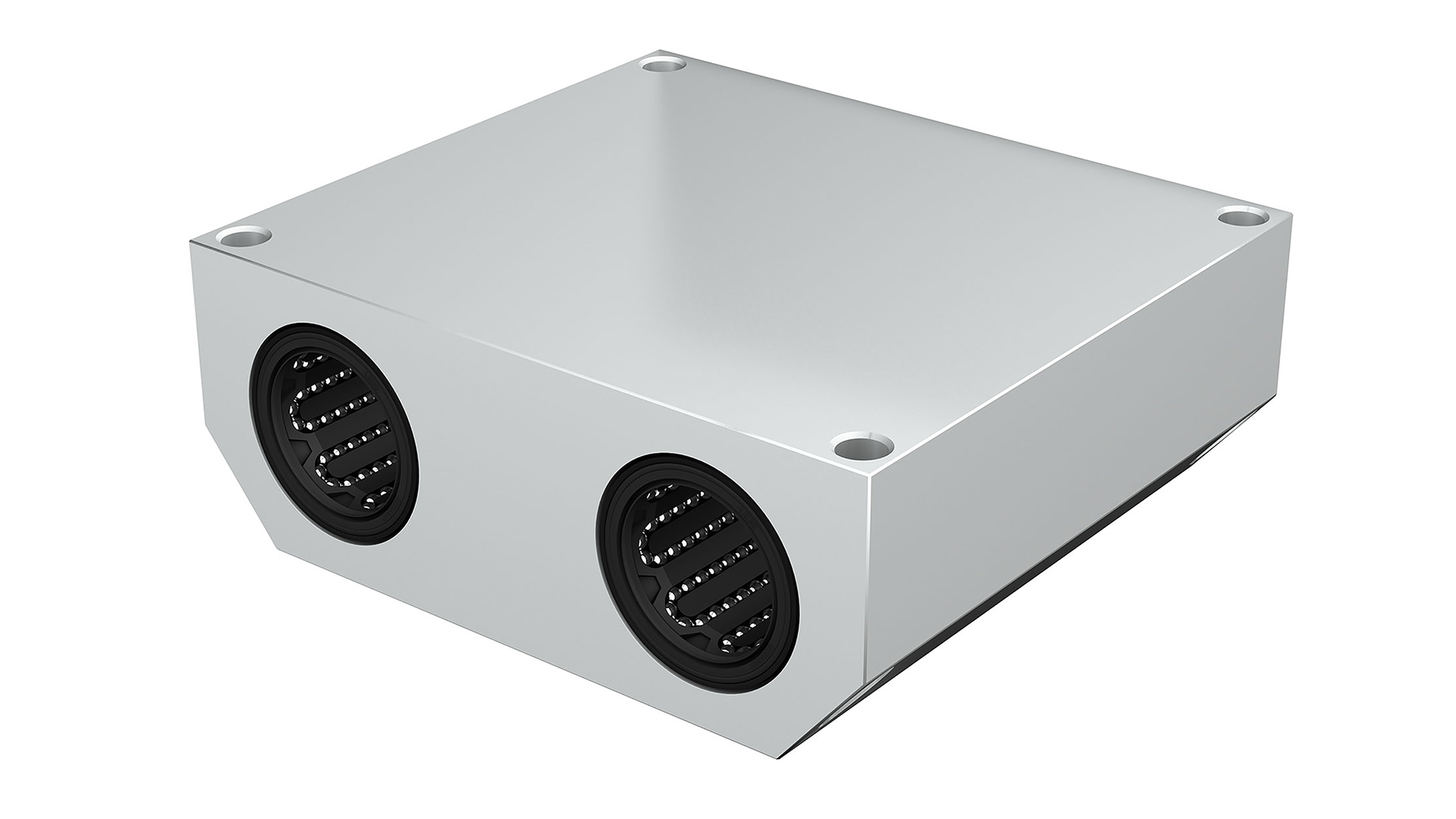

LQBR
LQBR
12~50mm의 샤프트 크기에 4개의 LBBR 베어링(ISO 시리즈 3)을 갖춘 폐쇄형 설계의 소형 쿼드로 유닛. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인 베어링.

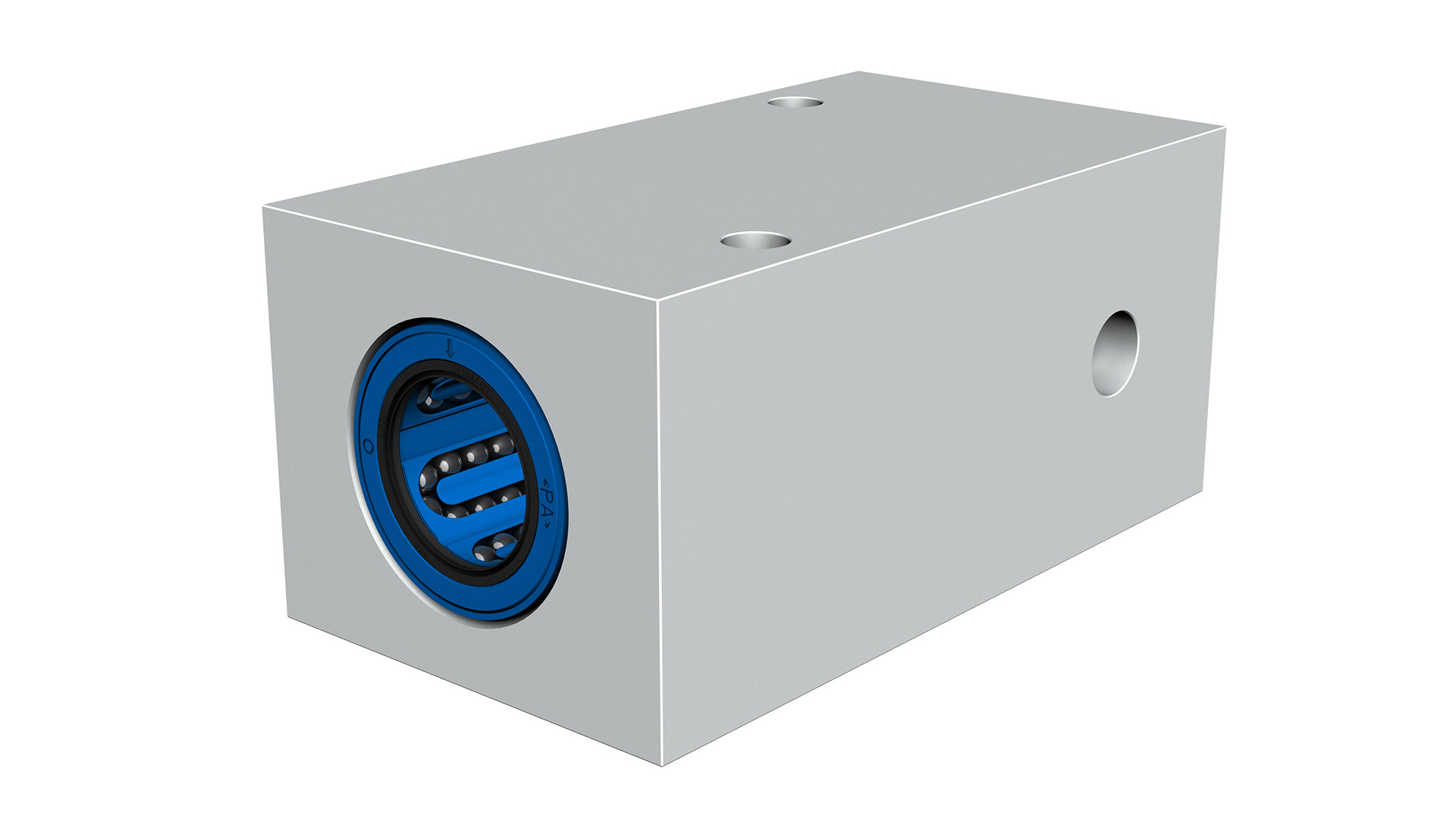

LTCD
LTCD
12~50mm 샤프트 크기에 두 개의 자체 정렬 LBCD 베어링(ISO 시리즈 3)을 갖춘 폐쇄형 설계의 표준 탠덤 장치. 변형: 밀봉, 차폐 또는 스테인리스 스틸.
LTCR
LTCR
12~50mm의 샤프트 크기에 두 개의 견고한 LBCR 베어링(ISO 시리즈 3)을 갖춘 폐쇄형 설계의 표준 탠덤 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인.
LTCF
LTCF
12~50mm 샤프트 크기에 두 개의 자체 정렬 LBCF 베어링(ISO 시리즈 3)을 갖춘 개방형 설계의 표준 탠덤 장치. 변형: 밀봉, 차폐 또는 스테인리스 스틸.

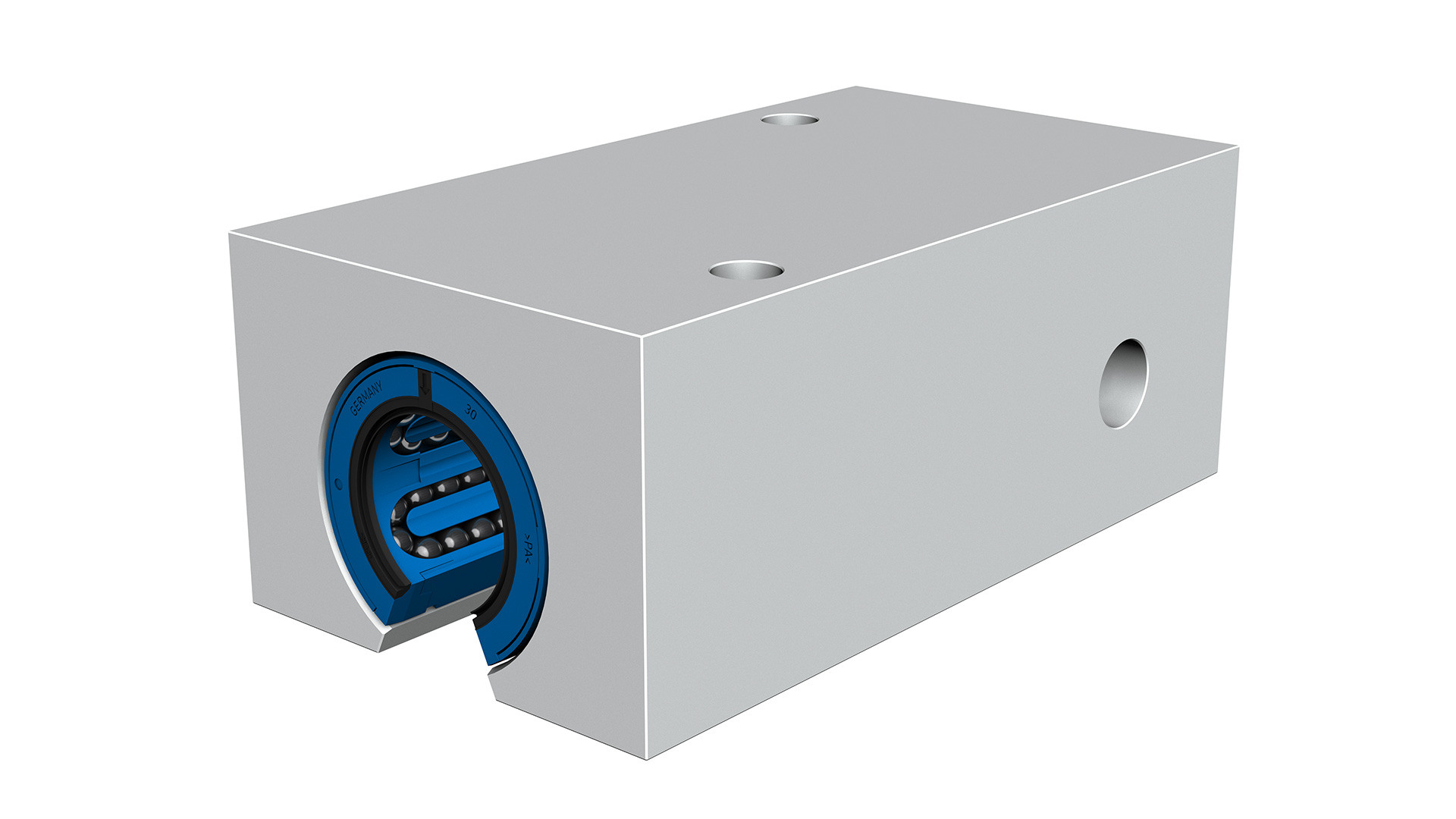

LTCT
LTCT
12~50mm의 샤프트 크기에 두 개의 견고한 LBCT 베어링(ISO 시리즈 3)을 갖춘 개방형 설계의 표준 탠덤 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인.

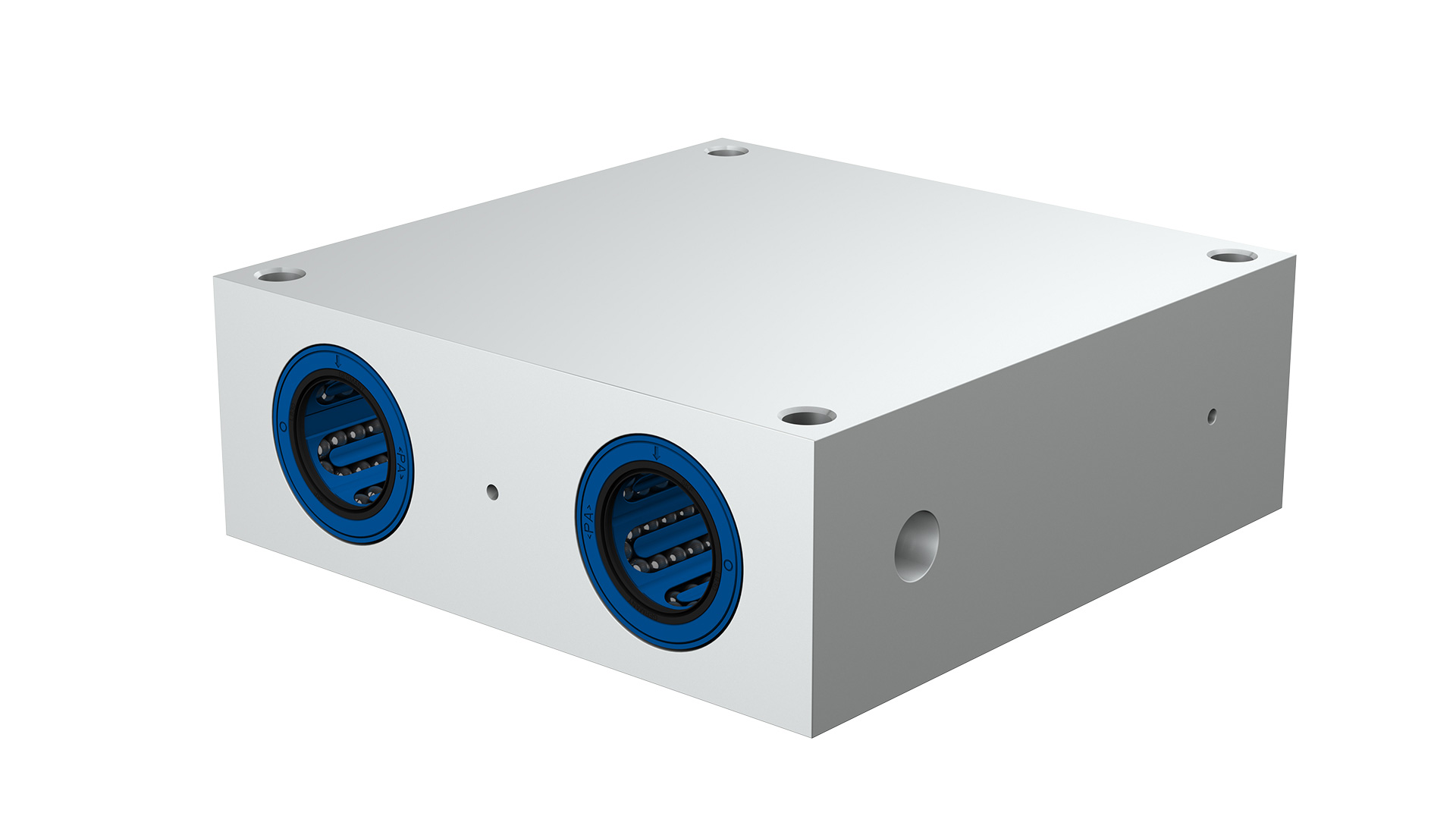

LQCD
LQCD
12~50mm 샤프트 크기에 네 개의 자체 정렬 LBCD 베어링(ISO 시리즈 3)을 갖춘 폐쇄형 설계의 표준 쿼드로 장치. 변형: 밀봉, 차폐 또는 스테인리스 스틸.
LQCR
LQCR
8~50mm의 샤프트 크기에 네 개의 견고한 LBCR 베어링(ISO 시리즈 3)을 갖춘 폐쇄형 설계의 표준 쿼드로 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인.

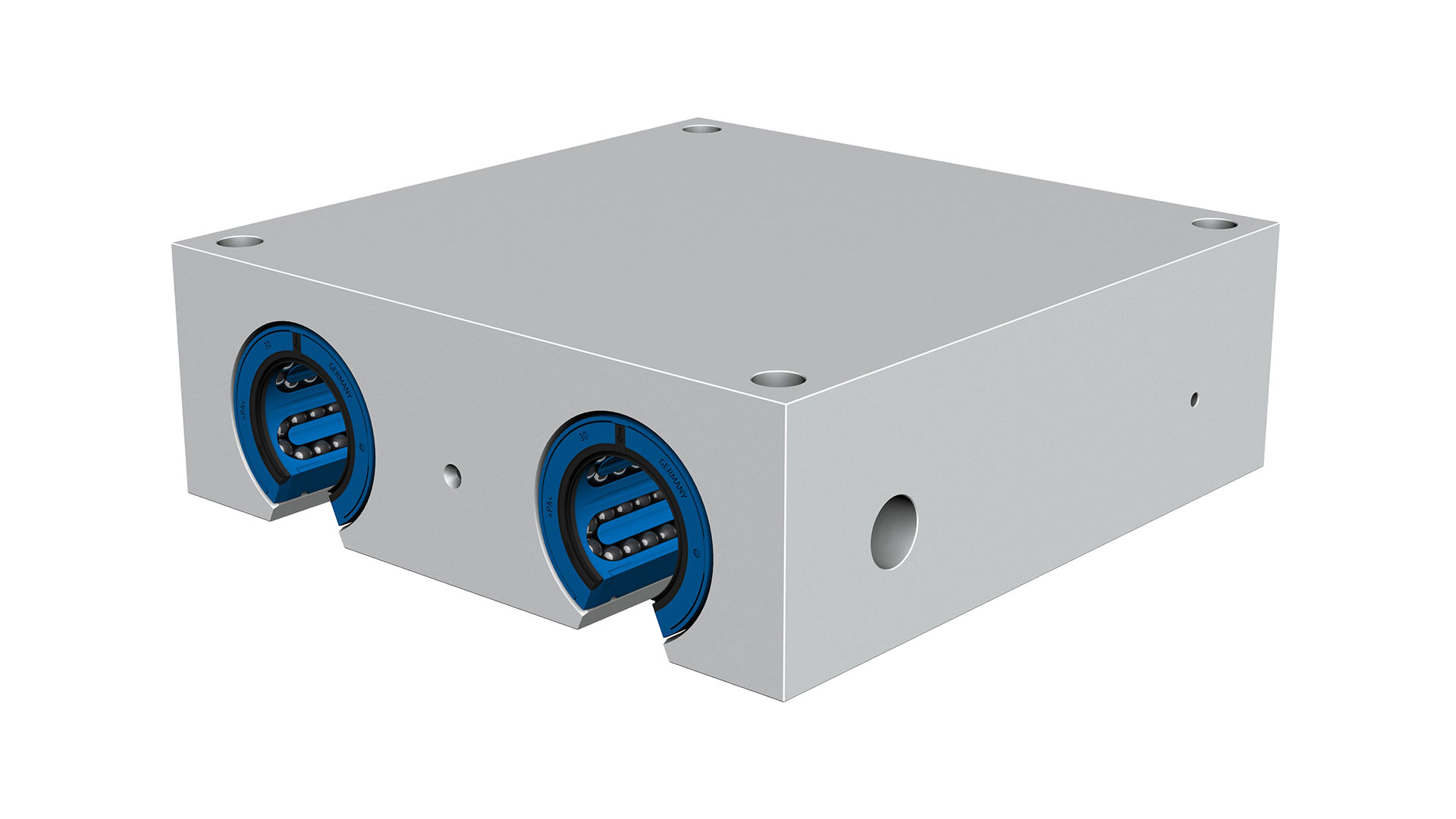

LQCF
LQCF
12~50mm 샤프트 크기에 네 개의 자체 정렬 LBCF 베어링(ISO 시리즈 3)을 갖춘 개방형 설계의 표준 쿼드로 장치. 변형: 밀봉, 차폐 또는 스테인리스 스틸.
LQCT
LQCT
12~50mm의 샤프트 크기에 네 개의 견고한 LBCT 베어링(ISO 시리즈 3)을 갖춘 개방형 설계의 표준 쿼드로 장치. 변형: 밀봉, 차폐, 스테인리스 스텐 또는 플레인.
2D / 3D
발행
IL-06013/8-EN-September 2024 Linear bearings units and shafts
IL-06015-US-September 2020 Inch linear ball bearings
Available only for USA market
EL-04005-US-March 2020 Inch linear ball bearings
Available only for USA market
EL-04010/2-EN-April 2024-WhyEwellix-LBB
VP-10006-EN-Linear ball bearings specification sheet
