Linear ball bearings

장점

다양한 구성으로 유연성 극대화
경량 케이지 설계로 에너지 절약
긴 서비스 수명 및 유지 관리가 거의 필요 없음

특징

견고성, 자체 정렬, 개방 및 폐쇄 설계
저마찰 이중 립 씰

에벨릭스의 리니어 볼 베어링은 소형 시리즈(ISO 시리즈 1) 및 표준 시리즈(ISO 시리즈 3)로 제공됩니다. 베어링은 폴리머 케이지 및 스틸 레이스웨이 플레이트로 구성되어 전체 케이지 내부에서 볼 세트를 안내하고 재순환시킵니다. 베어링은 밀폐형, 단일 밀폐형, 차폐형 및 스테인리스 스틸 버전으로 제공됩니다.

기술 데이터

개요

속도	up to 5 m/s
가속도	up to 100 m/s2
작동 온도	-20 to +80 °C
직경 범위	from 3 to 80 mm
동하중 등급 C	up to 37 500 N
정하중 등급 Co	up to 32 000 N

형식

LBBR

LBBR

3 ~ 50 mm 크기의 콤팩트한 리니어 볼 베어링(ISO 시리즈 1), 에벨릭스의 프레스 핏으로 장착하기 쉬우며 최적화된 비용 성능 비율

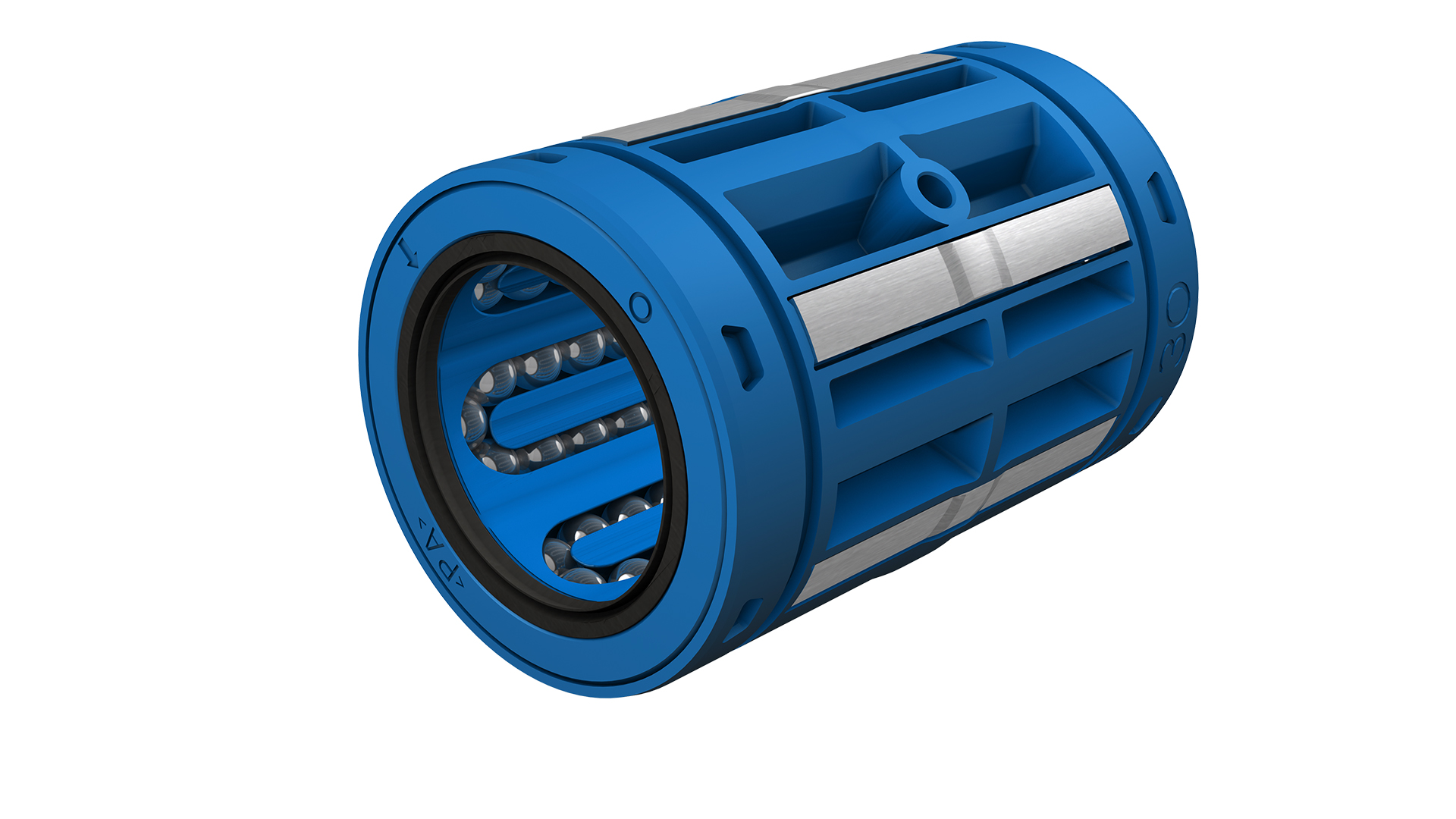

LBCD

LBCD

자동 중심 조정 설계된 12 ~ 50 mm의 표준 리니어 볼 베어링(ISO 시리즈 3). 경미한 오정렬을 허용하며 조립이 쉽고 저소음 및 부드러운 작동에 최적화됨.

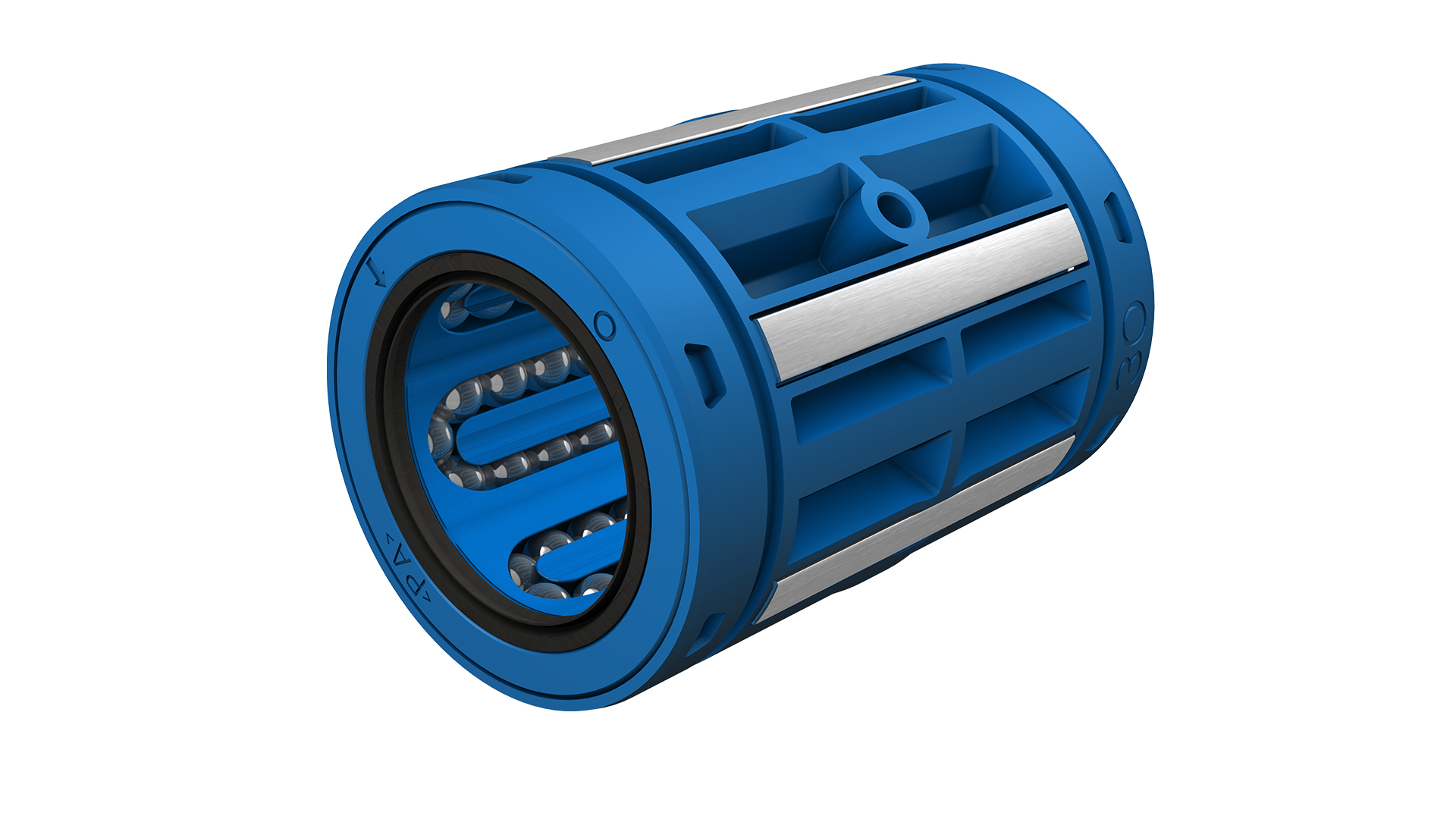

LBCR

LBCR

5~80mm의 모든 크기를 포함하는 견고한 설계 표준 리니어 볼 베어링(ISO 시리즈 3)은 설치가 용이하고 강성이 높고 최적화된 성능을 제공합니다.

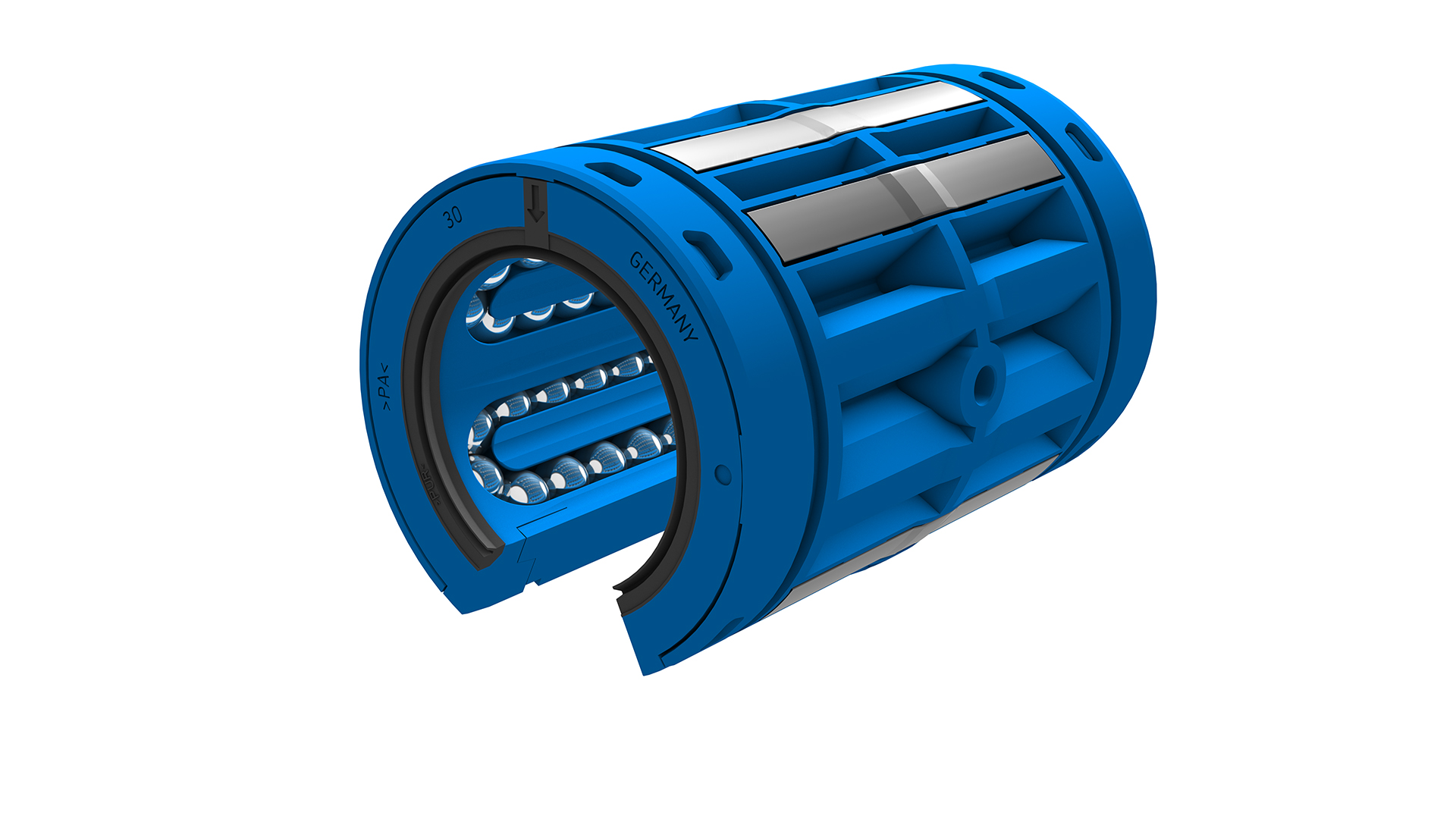

LBCF

LBCF

자체 정렬 설계(ISO 시리즈 3)의 개방형 리니어 볼 베어링은 12~50mm로 제공됩니다. 저소음 및 부드러운 동작에 최적화되었으며 약간의 정렬 오류를 허용할 수 있습니다. 지지된 샤프트의 장거리 스트로크용.

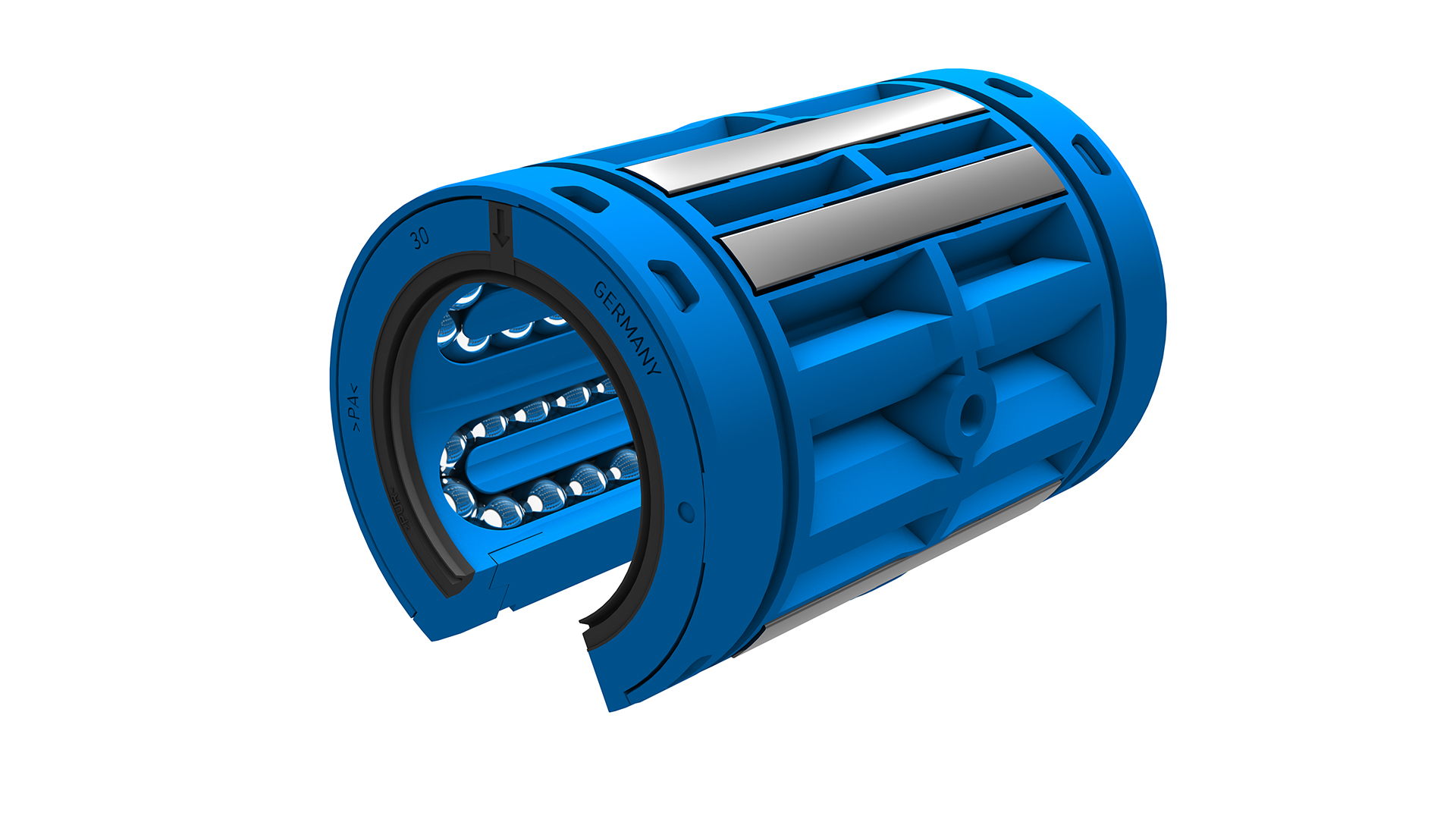

LBCT

LBCT

견고하게 설계된 개방형 리니어 볼 베어링(ISO 시리즈 3)은 12~80mm로 선보입니다. 설치가 용이하고 강성이 높으며 최적화된 성능을 제공합니다. 지지된 샤프트의 장거리 스트로크용.

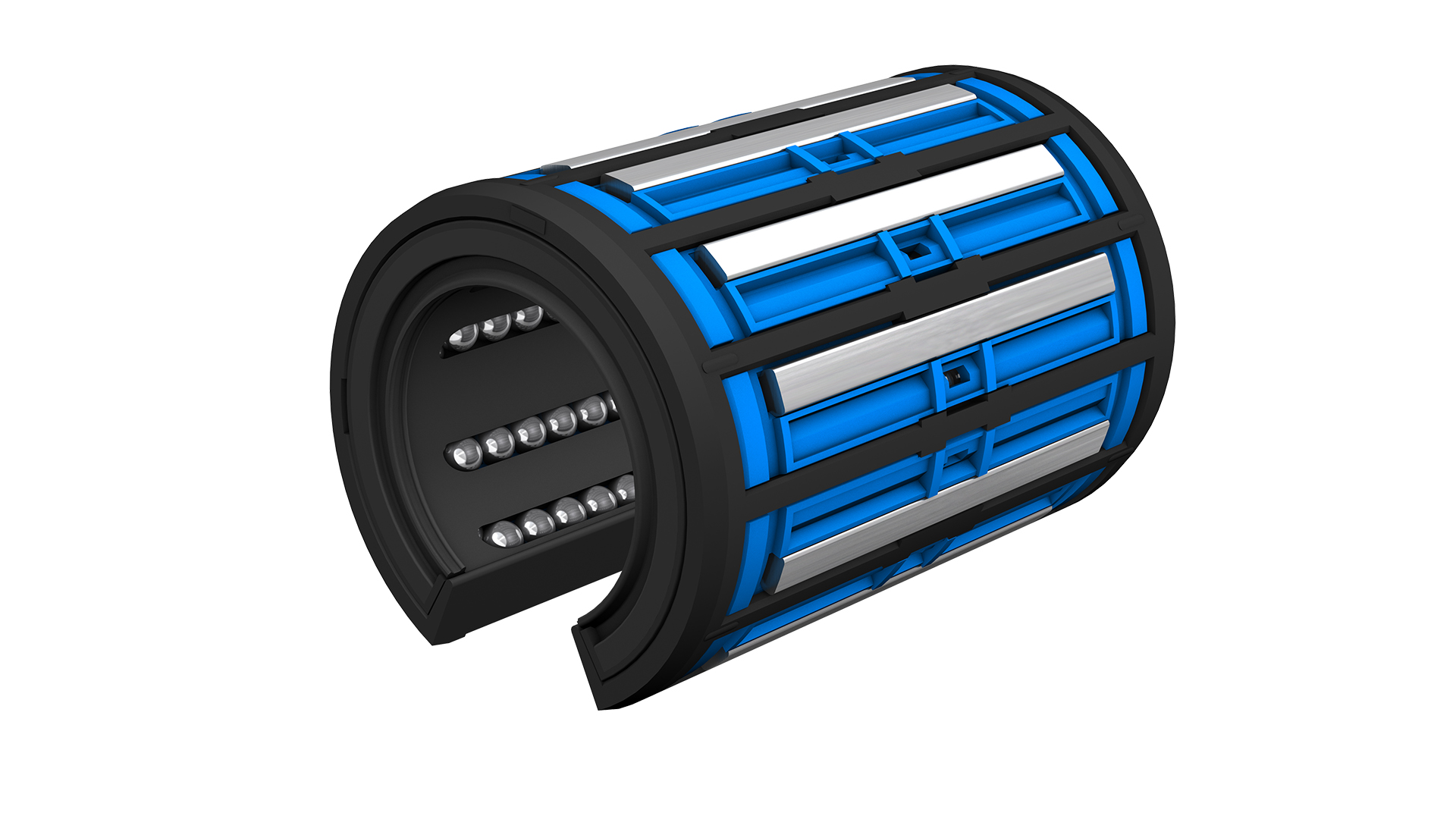

LBHT

LBHT

20~50mm의 중대 개방형 리니어 볼 베어링(ISO 시리즈 3)을 사용할 수 있습니다. 최고의 사이즈 대 성능 비율 및 최대 부히 등급을 제공합니다. 지지된 샤프트의 장거리 스트로크용.

2D / 3D

For product orders, please refer to our catalogue pages where the ordering keys are indicated. Please do not use the ordering keys generated here as they may be incomplete.
