LWRM/LWRV 유형
LWRM/LWRV 유형
M/V 모듈 범위 레일은 알루미늄 또는 플라스틱 니들 롤러 어셈블리를 장착할 수 있습니다. 크기 6 및 9의 LWR 레일과 상호 호환되는 치수입니다.
니들 롤러 어셈블리가 장착된 정밀 레일
장점
- 최고의 강성 및 부하 용량
- 중장비에 최적
- 탁월한 모션 정확도
특징
- 니들 롤러(ACSM 옵션 포함)
- 대단면 포함 레일 크기
- 두 가지 정밀도 등급에서 사용 가능
니들 롤러 어셈블리는 궁극의 강성이 요구되는 내구성이 높은 애플리케이션용입니다. 에벨릭스는 니들 롤러가 장착된 두 개 시리즈(LWM/V 및 LWRM/V)를 제공합니다. 또한, LWM/V 레일은 ACSM 버전에서 크리핑 방지 시스템과 함께 제공됩니다. 니들 롤러가 장착된 레일 가이드는 최대 동적 및 정적 부하 용량을 제공합니다. 연삭기, 프레스 및 기타 기계 공구 애플리케이션에 자주 활용되는 제품입니다.
기술 데이터
개요
| LWRM / LWRV | LWM / LWV | |
|---|---|---|
| Range | Size 6, 9 | Size 3015 to 8050 |
| Speed | 2 m/s | 2 m/s |
| Acceleration | 100 m/s2 | 100 m/s2 |
| Accuracy | up to 2 µm / 100 mm rail | up to 2 µm / 100 mm rail |
| Operating temperature | -30 to +80 °C with plastic cage -30 to +120 °C with aluminum cages |
-30 to +80 °C with plastic cage -30 to +120 °C with aluminum cages |
레일 및 케이지 타입

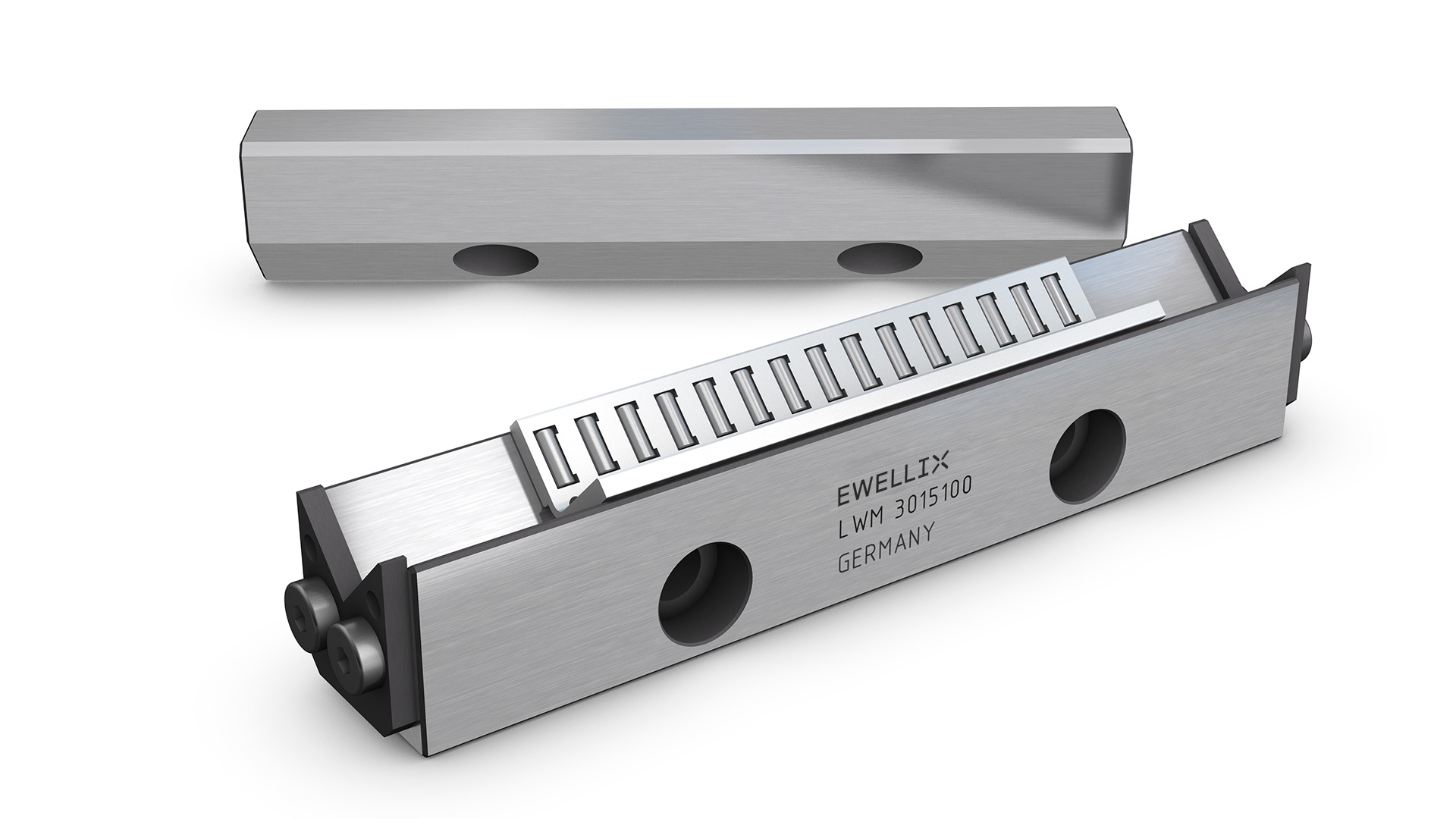

LWM/LWV 유형
LWM/LWV 유형
플라스틱 또는 알루미늄 니들 롤러 어셈블리용 M/V 표준 레일. 3015, 4020, 5025, 6035, 7040, 8050 크기로 대부분의 공작기계 애플리케이션에 적용 가능합니다

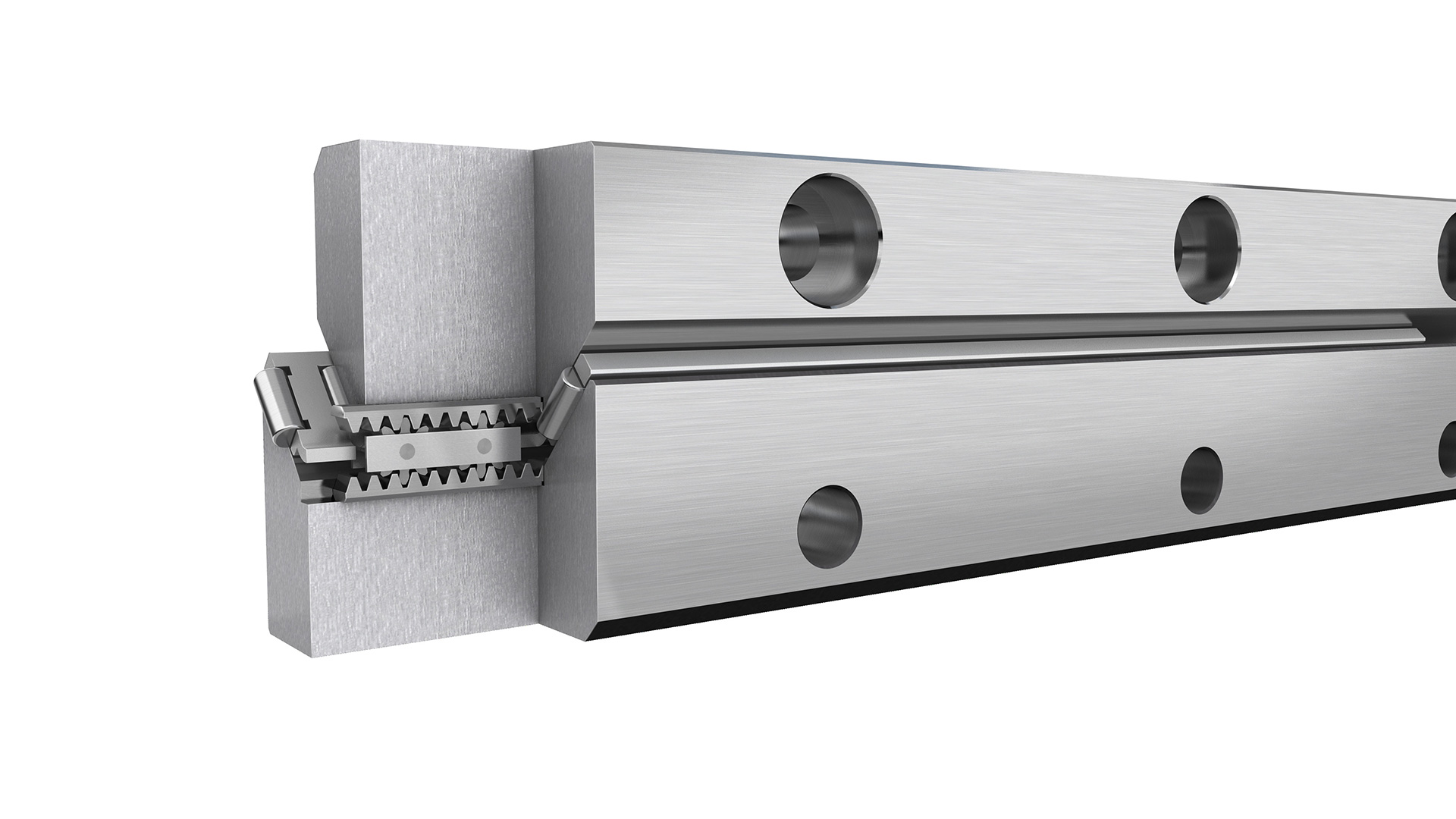

LWM/LWV(ACSZ 포함)
LWM/LWV(ACSZ 포함)
M/V형 레일 포함
일정한 케이지 위치와 모션 정밀도를 위한 ACSZ(Anti-Creeping-System).
랙 및 피니언 디자인이 알루미늄 니들 롤러 어셈블리와 함께 제공됩니다.
LWN/LWO 유형
LWN/LWO 유형
LWM//V 유형 레일과 동일한 성능 및
니들 롤러 부품 장착. 외부 치수가 다른 N/O 레일은 경쟁사 제품과 상호 교환할 수 있습니다.

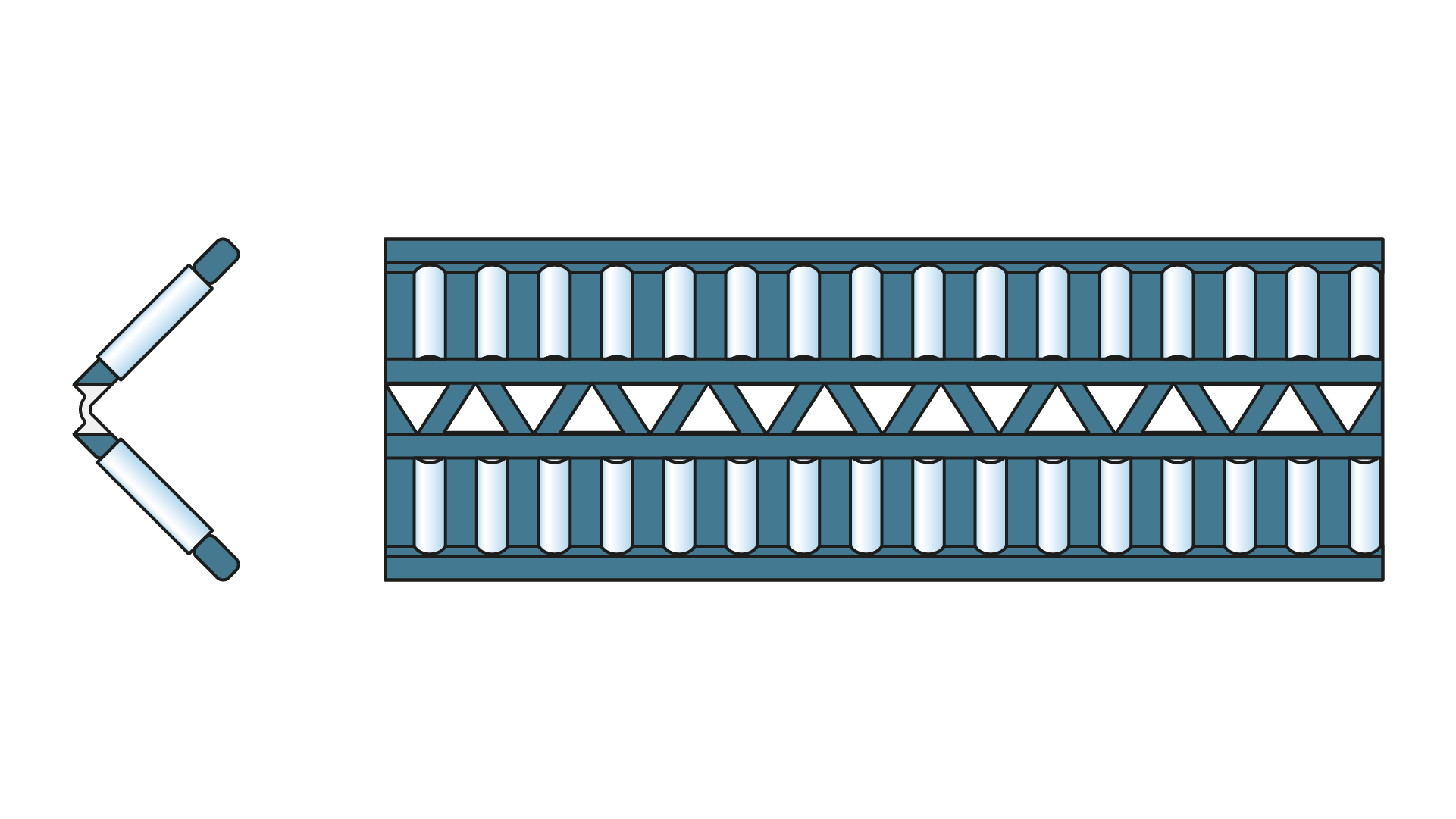

LWHV
LWHV
케이지에 니들을 보유하며 플라스틱 재료로 제작한 니들 롤러 어셈블리 케이지. 90° 위치로 줄지어 선 니들이 있음.
엔드 피스

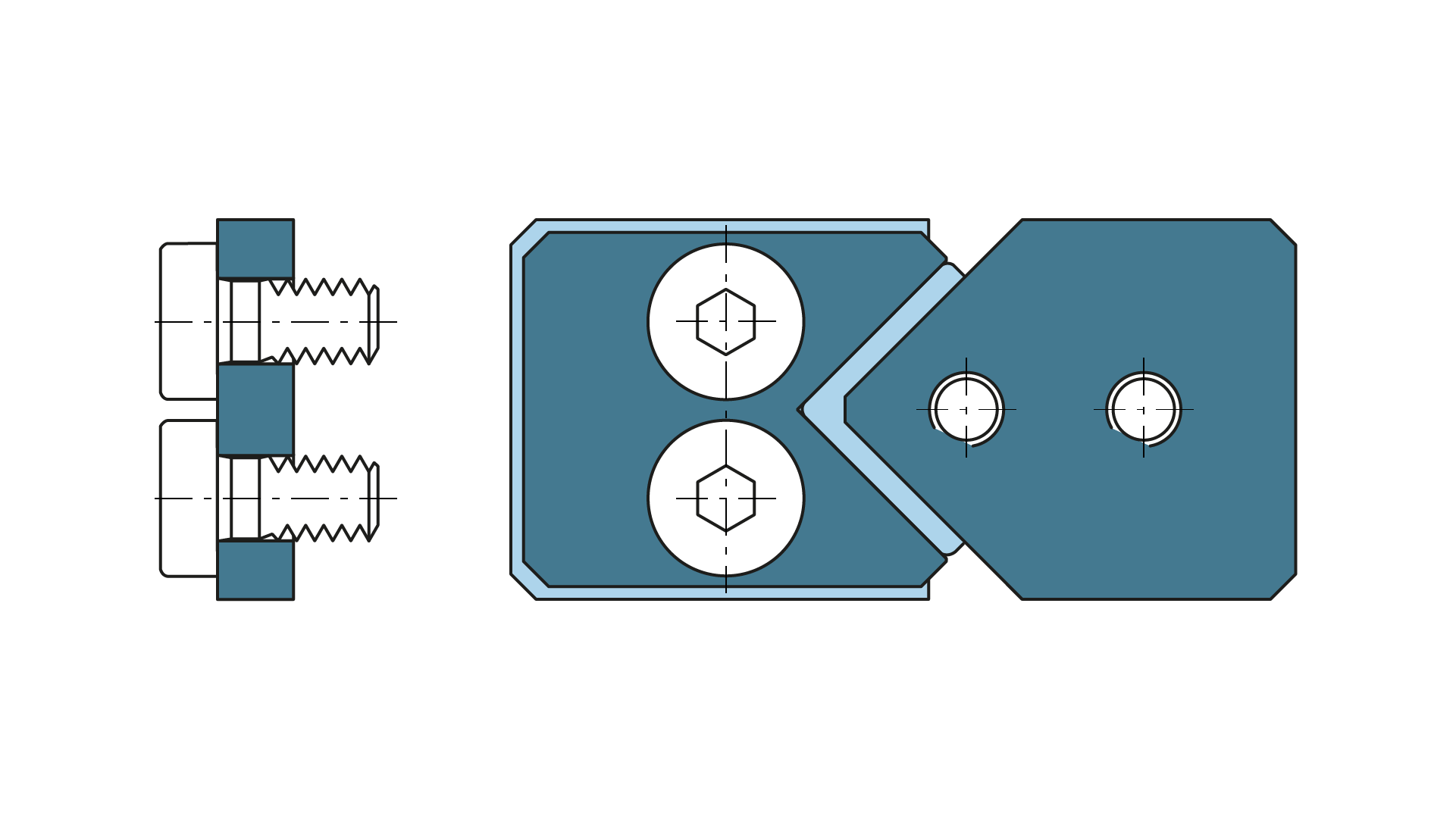

LWERM/LWERV
LWERM/LWERV
LWRM/LWRV 레일과 함께 사용해야 하는 M 및 V 레일용 표준화된 엔드피스.

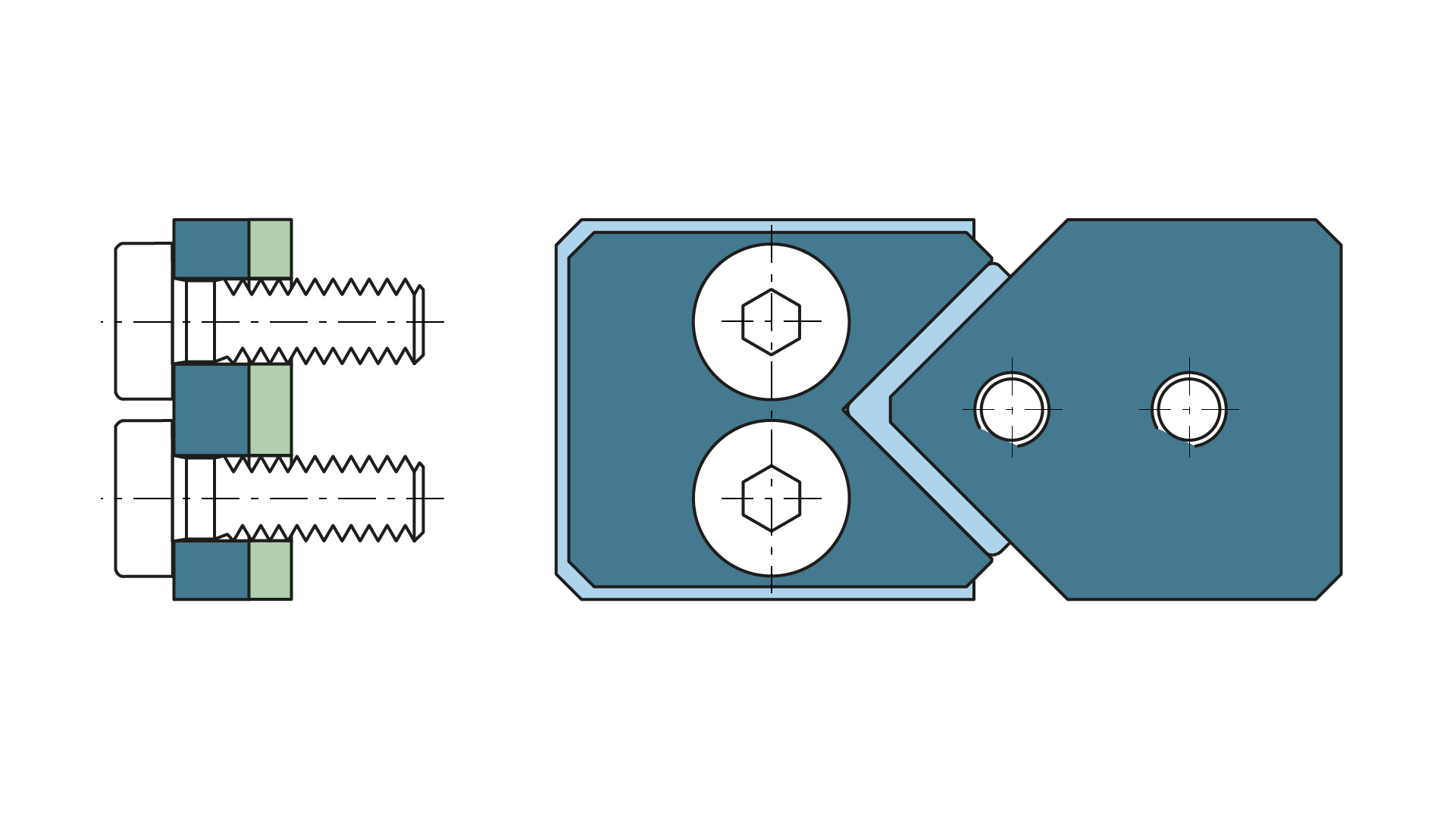

LWEARM/LWEARV
LWEARM/LWEARV
LWRM/LWRV 레일과 함께 사용해야 하는 효율적인 M 및 V 레일용 와이퍼를 갖춘 표준화된 엔드피스.

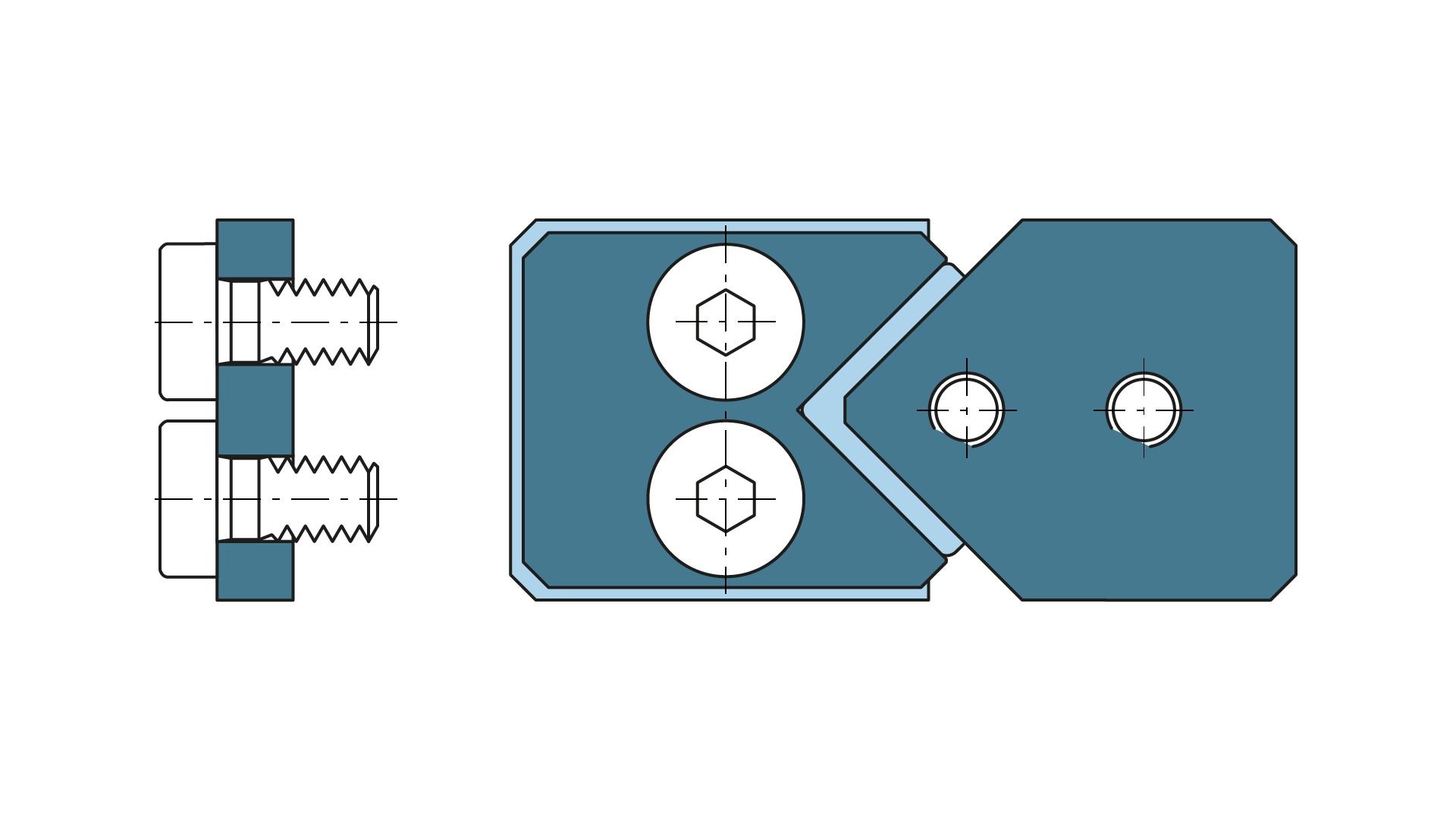

LWEM/LWEV
LWEM/LWEV
LWM/LWV 레일과 결합하여 사용해야 하는 M 및 V 레일용 표준화된 엔드피스.

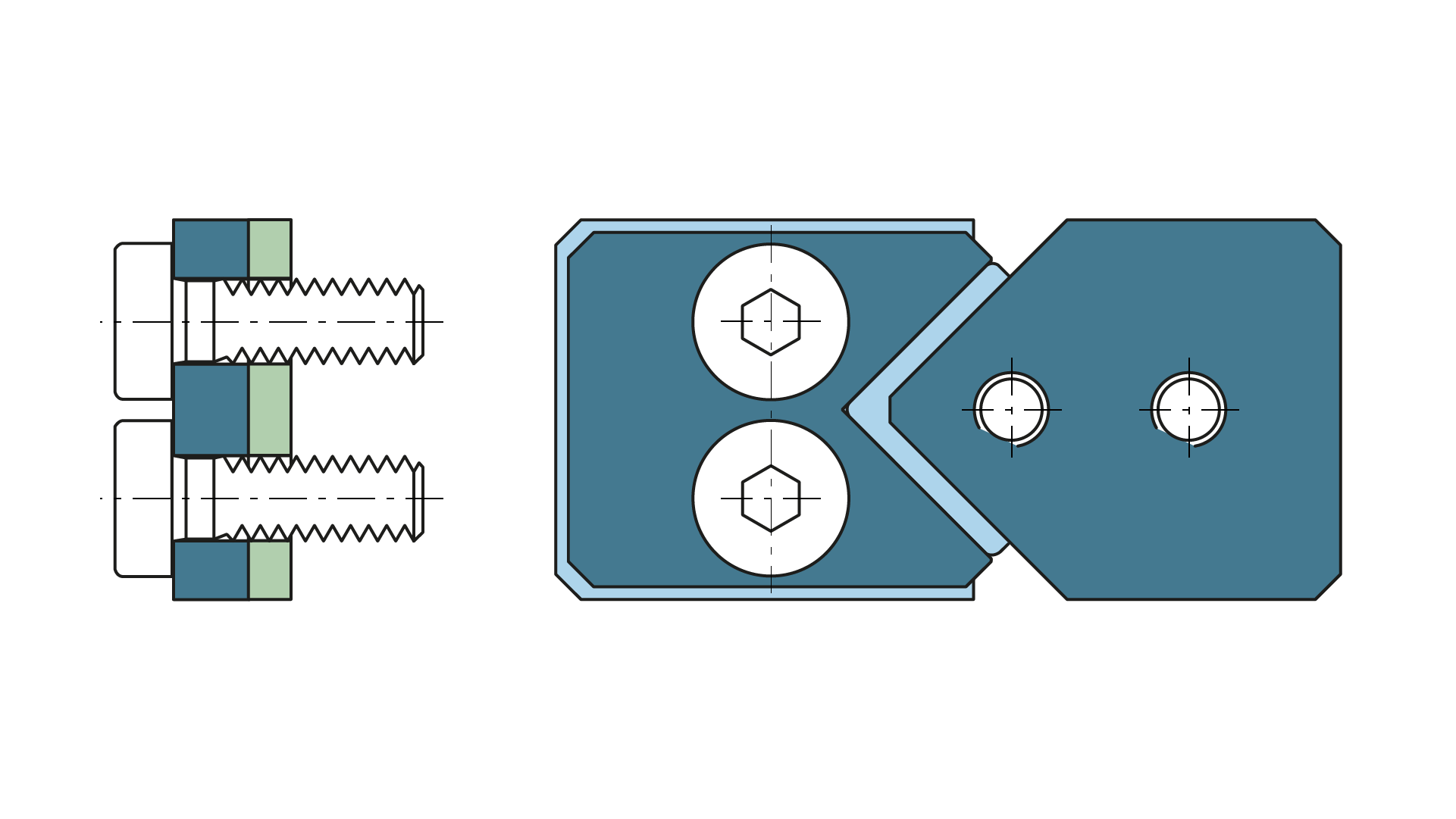

LWEAM/LWEAV
LWEAM/LWEAV
LWM/LWV 레일과 함께 사용하는 효율적인 M 및 V 레일용 와이퍼를 갖춘 표준화된 엔드피스.
2D / 3D
발행
IL-06001/5-EN-February 2023 Precision rail guides
EL-02003-EN-November 2019 Safety and reliability in motion
EL-03000/1-EN-February 2023 Telescopic pillar medical procedure equipment
EL-03007/2-EN-February 2023 Solutions for imaging equipment
VP-10007-EN-Precision rail guides specification sheet
