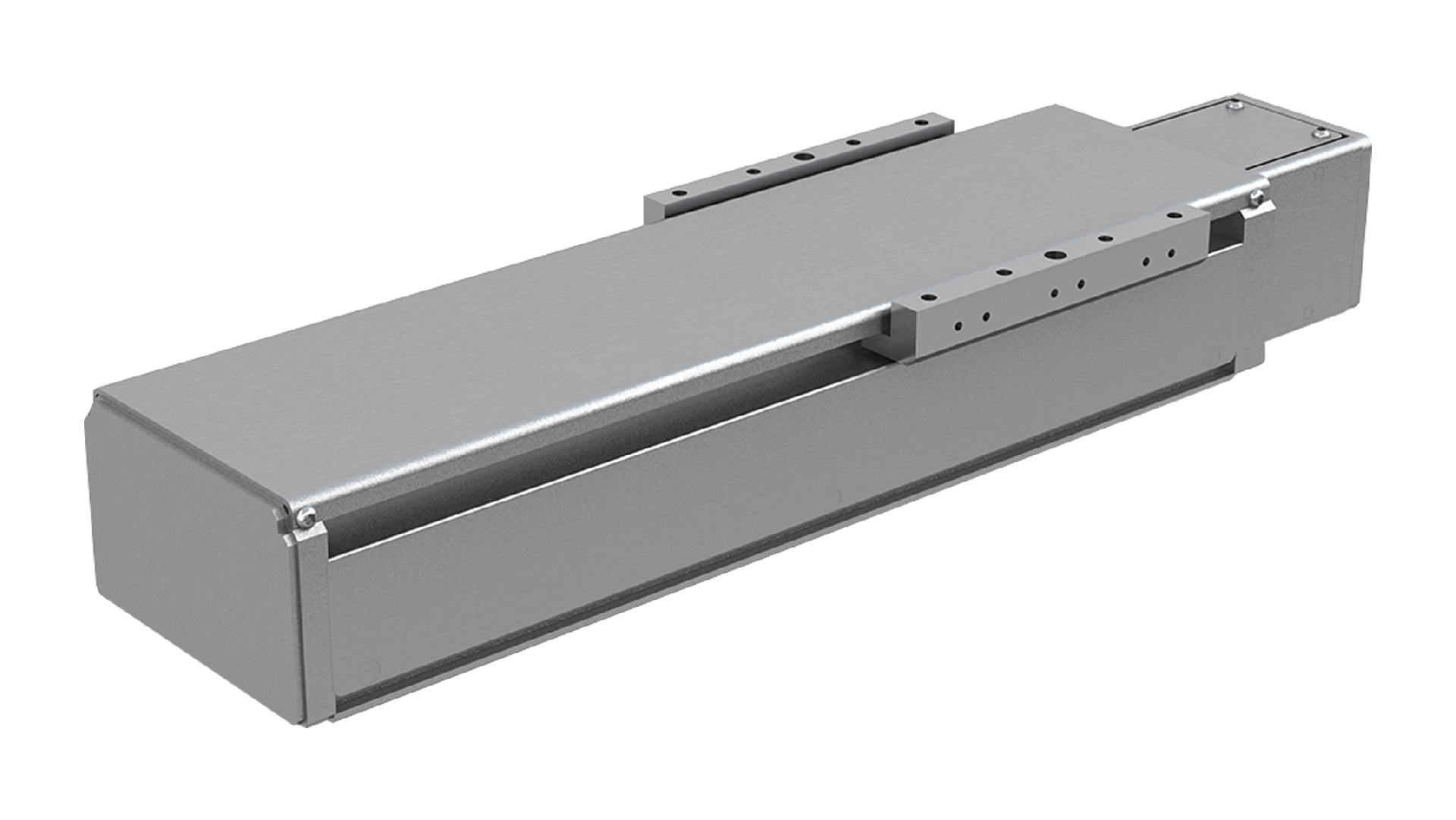

Module linéaire CLSM 92
Avantages
- Grande capacité de charge et longue durée de vie
- Facilité d'entretien grâce à la lubrification en un point
- Alignement précis et fixation sûre des accessoires
- Haute précision et répétabilité
Caractéristiques
- Construction compacte avec vis à billes ou vis trapézoïdale
- Aluminium ou acier comme matériau de base en option
- Frein mécanique externe en option
- Réducteurs en ligne et parallèles
- Adaptateur moteur personnalisé
Les modules linéaires CLSM 92 sont conçus pour l'automatisation et l'industrie automobile. Ils sont équipés d'une paire de guidages à billes sur rail à 2 chariots chacun et se distinguent par une grande précision de guidage et une grande rigidité. Les modules de guidage sur rail profilé sont disponibles avec vis à billes ou vis trapézoïdale pour une grande précision dynamique et de positionnement. Le CLSM 92 assure une lubrification en un point des deux côtés du chariot pour un entretien facile et un revêtement en acier inoxydable.
Données techniques
Vue d'ensemble
| Vitesse |
jusqu'à 0,3 m/s |
|---|---|
| Précision |
jusqu'à ± 0,01 |
| Course (mm) |
max. 800 mm |
| Température de fonctionnement | |
| Élément de guidage |
Guidages à rail profilé |
| Dimensions |
92 x 60 mm |
| Élément d'entraînement |
Vis à billes ou vis-mère |
2D / 3D
Publications
IL-06018/3-EN-February 2023 Linear modules and systems
TC-08040-EN-September 2020 CLSM operating manual
EL-02006/1-EN-November 2024 - Full electric transition
EL-03012/2-EN-November 2024 - Linear technology for flexible assembly lines
