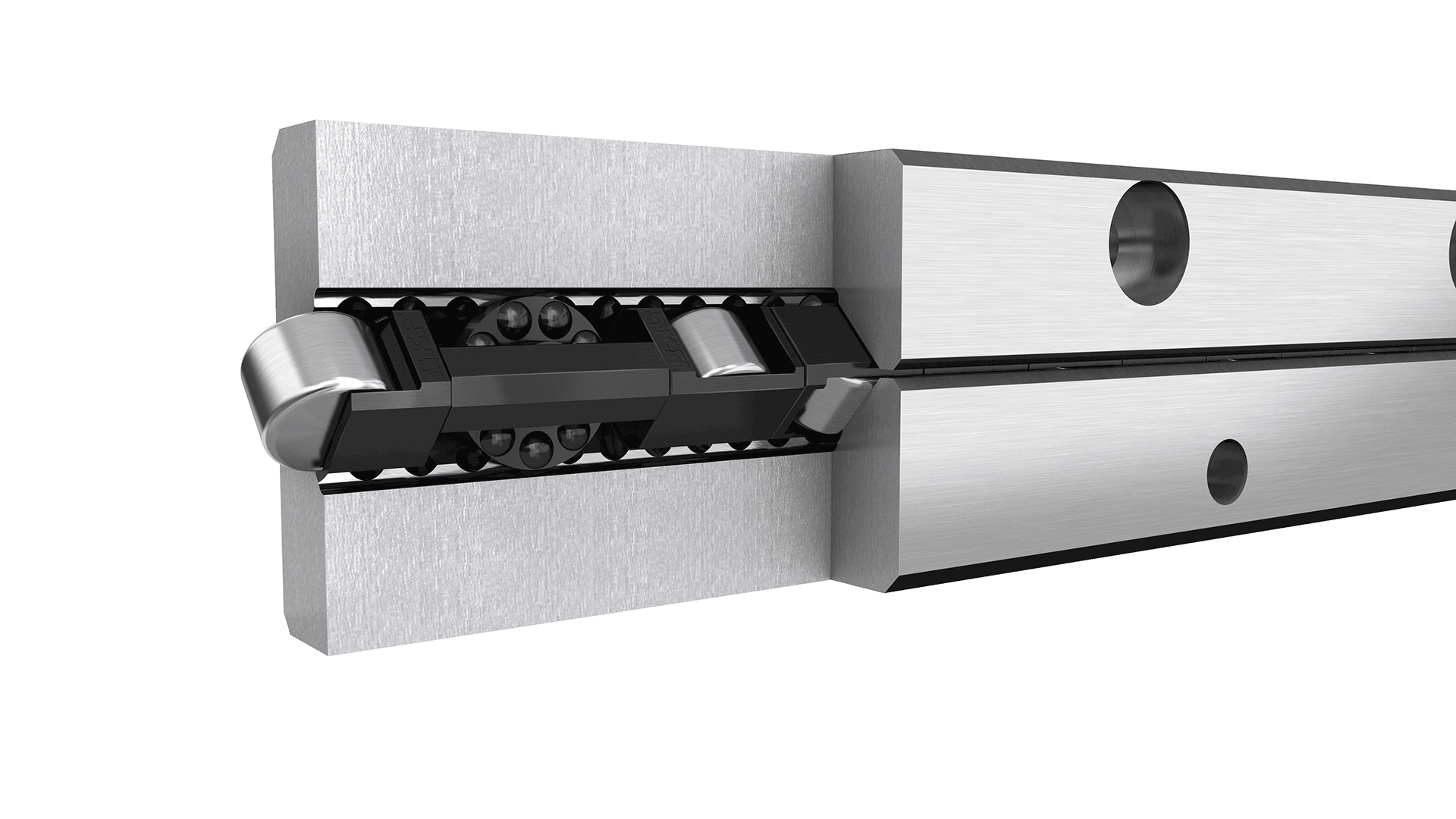

La roue en plastique est idéale pour les assemblages de rouleaux croisés avec de longues courses et des accélérations moyennes. Le mouvement de la cage est contrôlé par la roue en plastique.
Systèmes anti-fuite (ACS)
Avantages
- Un système intégré conçu dans les rails et les cages de précision de base
- Performances sécurisées des coulisses linéaires
- Possibilité d'utilisation en cas de forte accélération et de montage vertical
- Précision accrue grâce à la position définie de la cage
- Moins de temps d'arrêt et aucun entretien requis
De nombreux utilisateurs sont familiers avec le "repli de la cage" dans les rails de précision conventionnels. La cage se déplace hors de sa position prévue, ce qui affecte les performances du système linéaire. Cet effet peut se produire à la suite d'une forte accélération, d'une répartition inégale de la charge ou d'un montage vertical.
Ewellix a une solution à cela : les systèmes anti-fuite (ACS) très sophistiqués pour la plupart des types de guides de rails de précision. L'ACS crée une fermeture de forme entre les rails et la cage pendant le mouvement. Il évite tout mouvement de la cage hors de sa position idéale.
Il existe trois différents systèmes ACS de base disponibles chez Ewellix. Veuillez trouver l'assemblage ACS disponible dans l'offre de produits ferroviaires.
Ewellix a une solution à cela : les systèmes anti-fuite (ACS) très sophistiqués pour la plupart des types de guides de rails de précision. L'ACS crée une fermeture de forme entre les rails et la cage pendant le mouvement. Il évite tout mouvement de la cage hors de sa position idéale.
Il existe trois différents systèmes ACS de base disponibles chez Ewellix. Veuillez trouver l'assemblage ACS disponible dans l'offre de produits ferroviaires.
Données techniques
Types
ACSM
ACSM
L'engrenage de commande à denture involutive en laiton et une crémaillère directement usinée dans le rail sont particulièrement adaptés aux fortes accélérations. La longueur maximale du rail denté est limitée à 400 mm.
ACSZ
ACSZ
Les deux rails sont équipés de crémaillères en acier. La cage porte deux engrenages de contrôle en acier qui permettent de maintenir la position correcte de la cage.
