Rails de précision avec assemblages à billes pour applications industrielles

Avantages

Haute précision et exactitude dans le mouvement
Conception peu encombrante
Performances de fonctionnement les plus douces

Caractéristiques

Précision disponible dans les petites tailles
Frottement minimal sans recirculation de billes
Système anti-fuite Option ACSM

Les assemblages à billes Ewellix LWRB offrent la friction la plus faible pour les rails de précision où des charges plus légères sont en mouvement. La conception à billes avec cages de retenue des billes présente les plus petites dimensions intégrées et est disponible en option avec le système anti-fuite ACSM pour éviter le repli de la cage pendant le mouvement.

Données techniques

Vue d'ensemble

	Taille 1 et 2standards	Taille 2 Anti-glissement
Vitesse	2 m/s	2 m/s
Acceleration	25 m/s2	160 m/s2
Précision	Jusqu’à 1 µm / 200 mm rail
Température de fonctionnement	-30 to +80 °C (températures plus élevées possibles, dépend du matériau de la cage)	-30 to +80 °C (températures plus élevées possibles, dépend du matériau de la cage)

Rails et types de cages

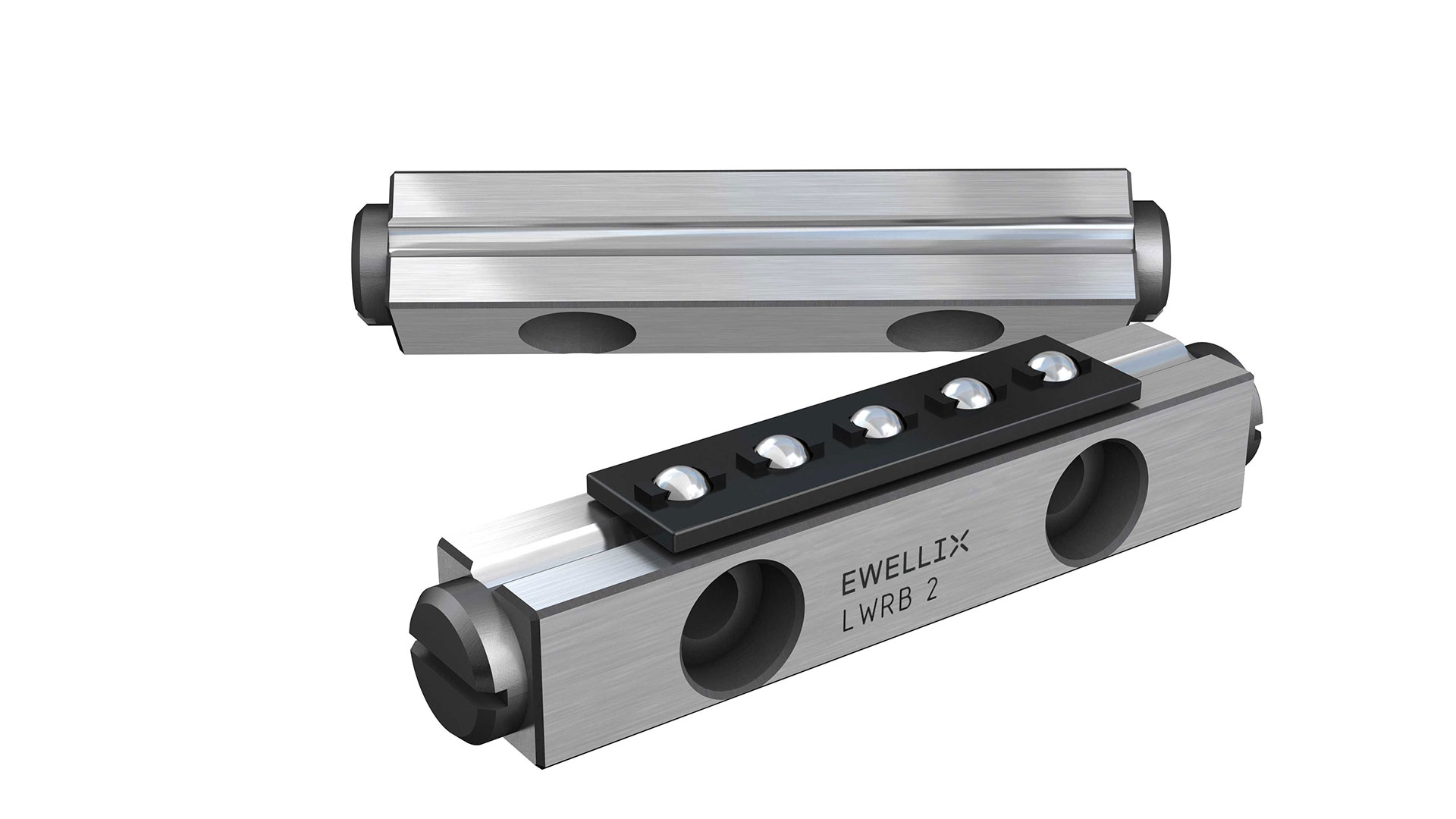

Type LWRB

Type LWRB

Disponible dans les tailles standard 1 et 2 pour un mouvement précis à faible friction avec un assemblage de billes adapté type LWJK

LWRB ACSM

LWRB ACSM

Fabriqué en acier inoxydable en taille 2 avec un assemblage de billes LWJK ACSM (système anti-fuite) pour éviter le glissement de la cage pendant le mouvement

Pièces d'extrémité

LWERA

LWERA

Disponible dans les tailles 1 et 2 avec une vis à tête large qui empêcherait la cage de sortir.

LWERB

LWERB

Disponible en taille 1 et 2 avec une rondelle qui empêche la cage de sortir.

2D / 3D

Ce produit est une solution personnalisée ; les modèles 3D ne sont donc disponibles que sur demande.
