Tornillos de rodillos de recirculación para aplicaciones industriales

Beneficios

Alta capacidad de carga y una gran rigidez axial aumentada con las versiones precargadas
una gran precisión de posicionamiento con alta repetibilidad
par limitado para aplicar gracias a pasos pequeños y alta eficiencia
robustez y fiabilidad mejorada que proporciona una larga vida útil

Caracteristicas

Paso muy pequeño de hasta 1,0 mm, lo que proporciona una alta capacidad de carga y una gran rigidez axial
alta capacidad de carga y una larga vida útil
baja habilidad para conducir hacia atrás
sin partes en miniatura

Los tornillos de rodillos de recirculación a través de los rodillos ranurados proporcionan la combinación ideal de capacidad de transporte de carga, los pasos pequeños conducen a una buena resolución y precisión de posicionamiento y la rigidez axial para soluciones de conducción de extrema precisión. Los pasos pequeños y el ángulo pequeño de hélice pueden proporcionar una capacidad de conducción hacia atrás baja en combinación con una baja fricción de rodadura.

Descubra también nuestro husillo planetario de rodillos.

Datos técnicos

Vista general

Aceleración	hasta 4.000 rad/s2
Diámetro nominal	de 8 a 125 mm
Paso	de 1 a 5 mm
Capacidad de carga dinámica básica	hasta 756 kN
Capacidad de carga estática básica	hasta 2 270 kN
Velocidad máxima n x d0	30 000 para d0 <= 25 20 000 para d0 > 25

Nuts

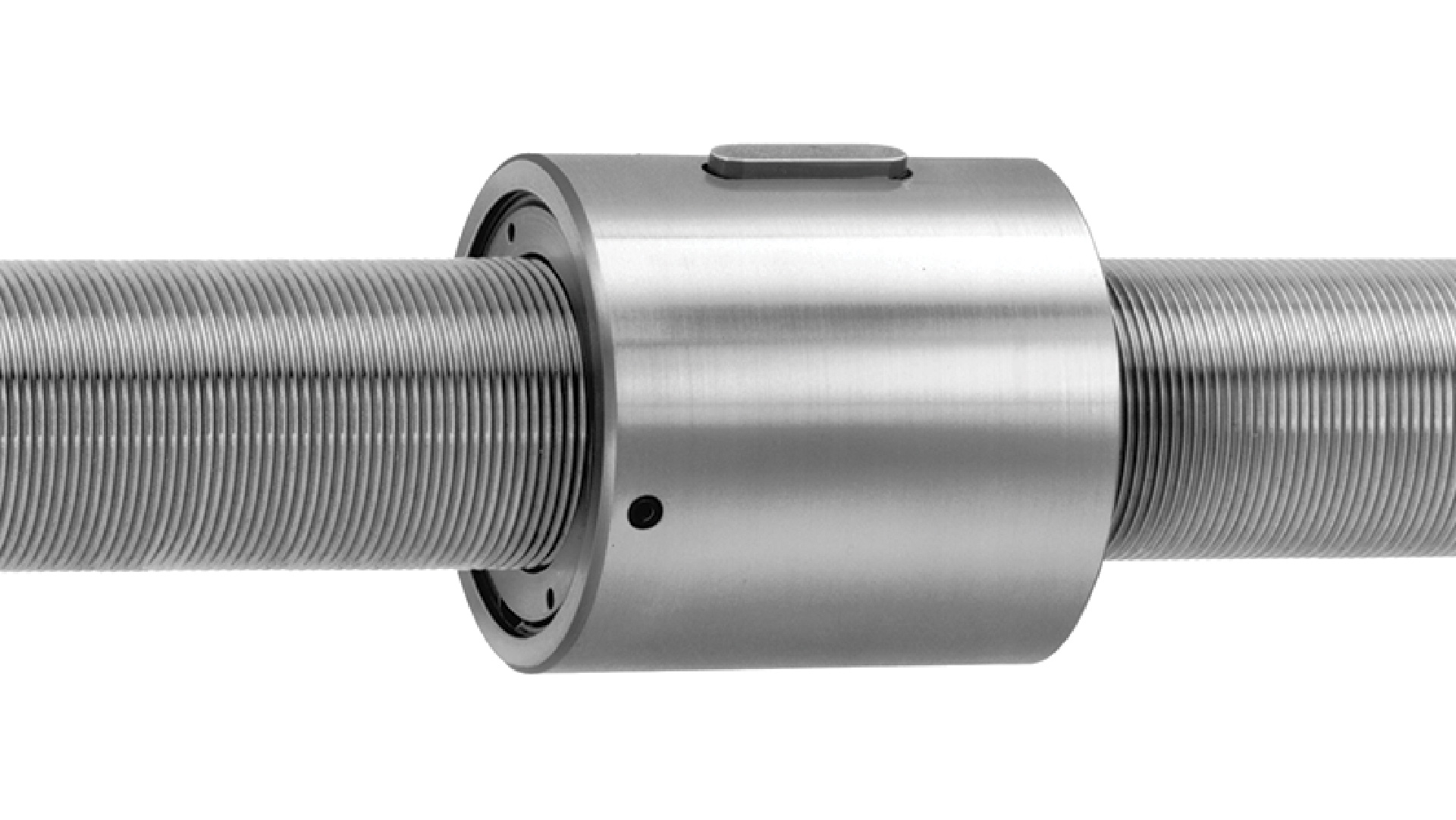

SVC/BVC

SVC/BVC

Tuerca cilíndrica disponible con juego axial o sin contragolpe

SVF/BVF

SVF/BVF

Tuerca de brida con forma centrada disponible con juego axial o sin holgura

PVU/PVK

PVU/PVK

Tuerca hendida, tuerca cilíndrico y tuerca de brida centrada con precarga.

2D / 3D

Para pedidos de productos, siempre consulte las páginas en nuestro catálogo donde se indican las referencias correctas.
No utilice la referencia de pedido generada aquí, ya que puede ser incompleta.
