Tornillos de bolas laminados para aplicaciones industriales

Beneficios

Soluciones personalizadas disponibles
Excelente valor y alternativa competitiva a los tornillos de bolas rectificados
Tuercas protegidas contra la corrosión
El diseño se adapta a la mayoría de las aplicaciones de posicionamiento con eliminación de la holgura o con precarga

Caracteristicas

Compuesto estándar o insertos de recirculación de acero
revestimiento de fosfato de la tuerca para la protección contra la corrosión
eliminación de la holgura por bolas sobredimensionadas bajo pedido (designación BX/BN/BND)
el diseño adecuado para colocar los tornillos. (Serie SN/SND)

La gama de tornillos de bolas universales de Ewellix fabricados con la tecnología de laminación de precisión, ofrece soluciones de conducción compactas y altamente eficientes. El diseño de la tuerca puede incorporar una cabeza roscada para una fácil integración en cualquier grupo o, alternativamente, una brida, ya sea de forma cilíndrica o de acuerdo con el estándar DIN 69051. Las bridas dedicadas opcionales pueden conectarse a la cabeza roscada de la tuerca si es necesario por la integración de aplicaciones. Están disponibles soluciones personalizadas. Con rectificado de precisión del diámetro exterior de la tuerca, de la cara de la brida y de la rosca de la tuerca, este diseño se adapta a la mayoría de las aplicaciones de posicionamiento. Para una mayor precisión de posicionamiento, Ewellix ofrece esta gama con eliminación de la holgura y con precarga. Esta gama de tornillos de bolas ofrece un valor excelente y es una alternativa competitiva a los tornillos de bolas rectificados. Además, permite el intercambio con los diseños de tuerca DIN en las mayoría de las aplicaciones y a un menor costo.

Case studies:

Datos técnicos

Vista general

Diámetro nominal	de 16 a 63 mm
Paso	de 5 a 40 mm
Capacidad de carga dinámica básica	de 14 a 91,2 kN
Capacidad de carga estática básica	de 23,8 a 248,3 kN
Juego axial	de 0 a 0,12 mm
Velocidad máxima n x d0	50 000

Nuts

SX/BX

SX/BX

Tornillo laminado normalizado con tuerca de cabeza roscada cilíndrica con juego axial o con eliminación de la holgura

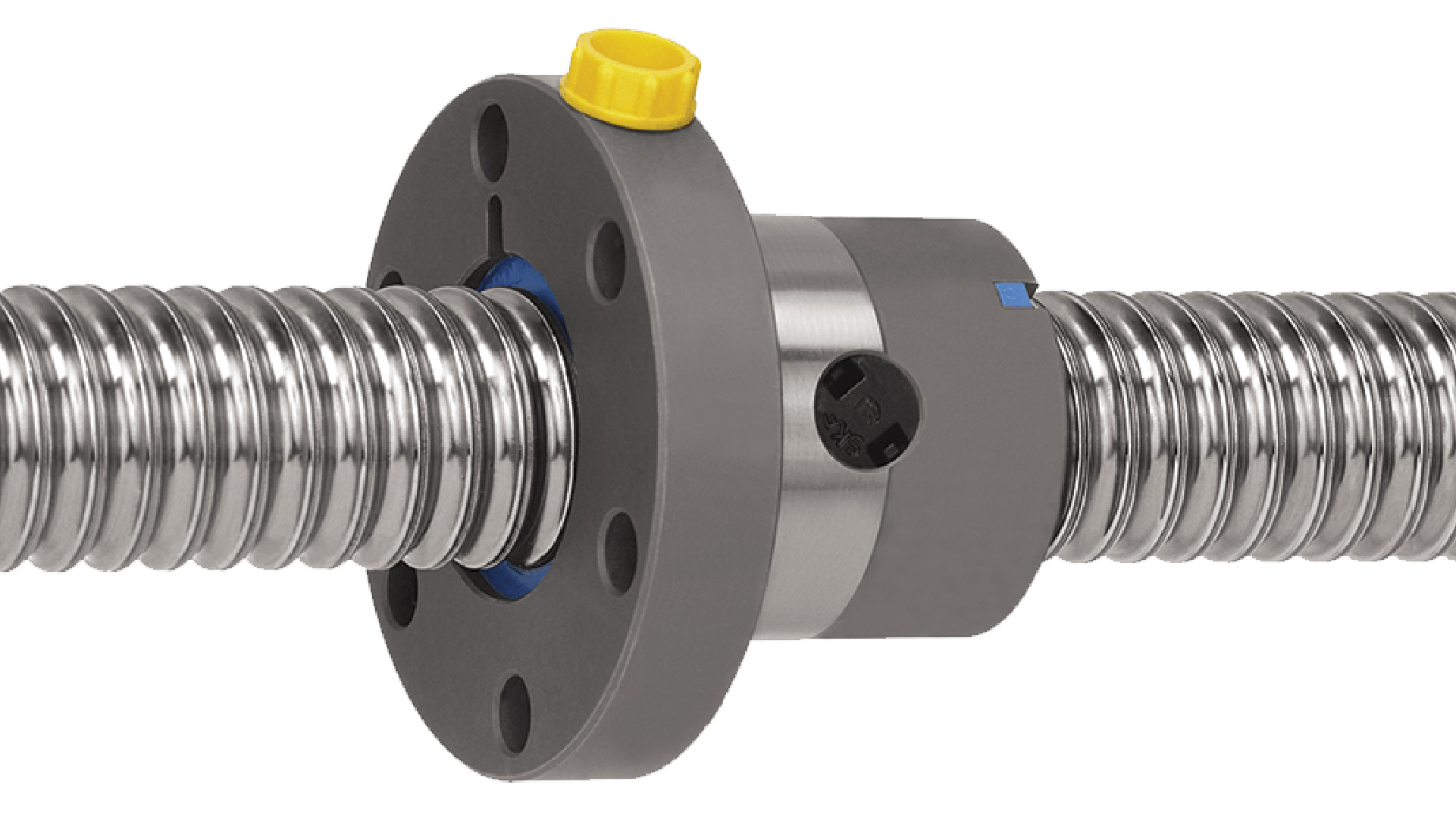

SN/BN/PN

SN/BN/PN

Tornillo laminado de precisión con brida cilíndrica, con juego axial, con eliminación de la holgura o precargado

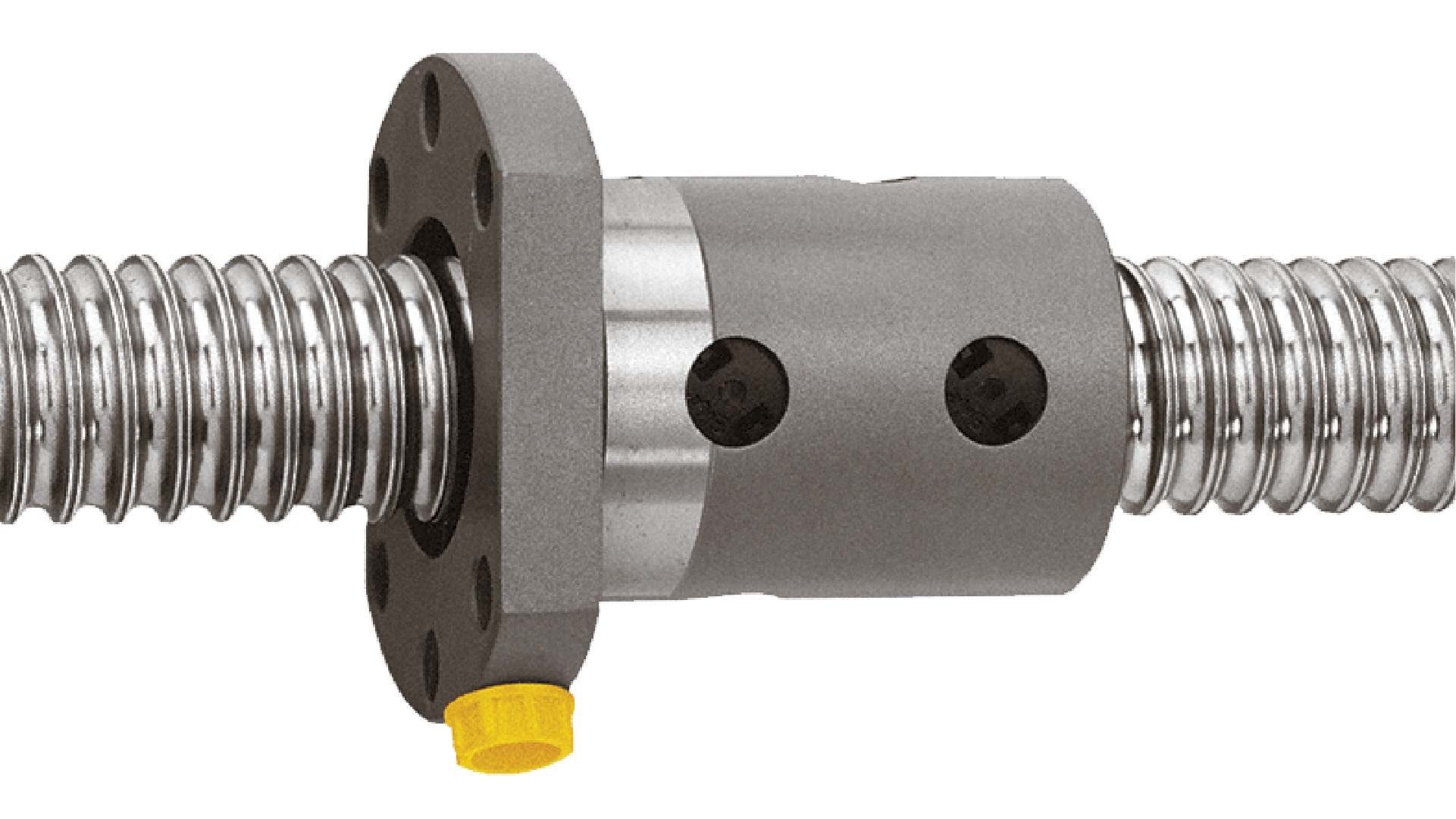

SND/BND/PND

SND/BND/PND

Tornillo laminado de precisión con tuerca embridada DIN, con juego axial, con eliminación de la holgura o precargado

2D / 3D

Para pedidos de productos, siempre consulte las páginas en nuestro catálogo donde se indican las referencias correctas.
No utilice la referencia de pedido generada aquí, ya que puede ser incompleta.
