Accesorios para aplicaciones industriales

Beneficios

Fijaciones sencillas con bloques de ejes y soportes
Sistema de guías lineales flexibles junto con carcasas únicas
Mantenimiento sencillo con accesorios de lubricación

Caracteristicas

Accesorios de lubricación para fijación y lubricación
Fijación con eje liviano con material de aluminio
Fijación para tipo abierto y tipo cerrado en distintas alturas

Todos los accesorios permiten un diseño e instalación sencillos de las correderas de guías lineales. Los bloques de ejes y los soportes están hechos para fijaciones de ejes de alta calidad en el rango compacto o estándar.

Datos técnicos

Vista general

Intervalo de diámetro en los bloques de eje	de 8 a 80 mm
Intervalo de diámetro en los soportes de eje	de 12 a 80 mm

Tipos

LSHS

LSHS

Bloque de ejes compacto para unidades simples (ISO serie 1) con tamaño de eje de 12 mm a 50 mm.

LSCS

LSCS

Bloque de ejes ligero para unidades simples (ISO serie 1 1) con tamaño de eje de 12 mm a 50 mm.

LSNS

LSNS

Bloque de ejes estándar para unidades simples (ISO serie 3) con tamaño de eje de 12 mm a 50 mm.

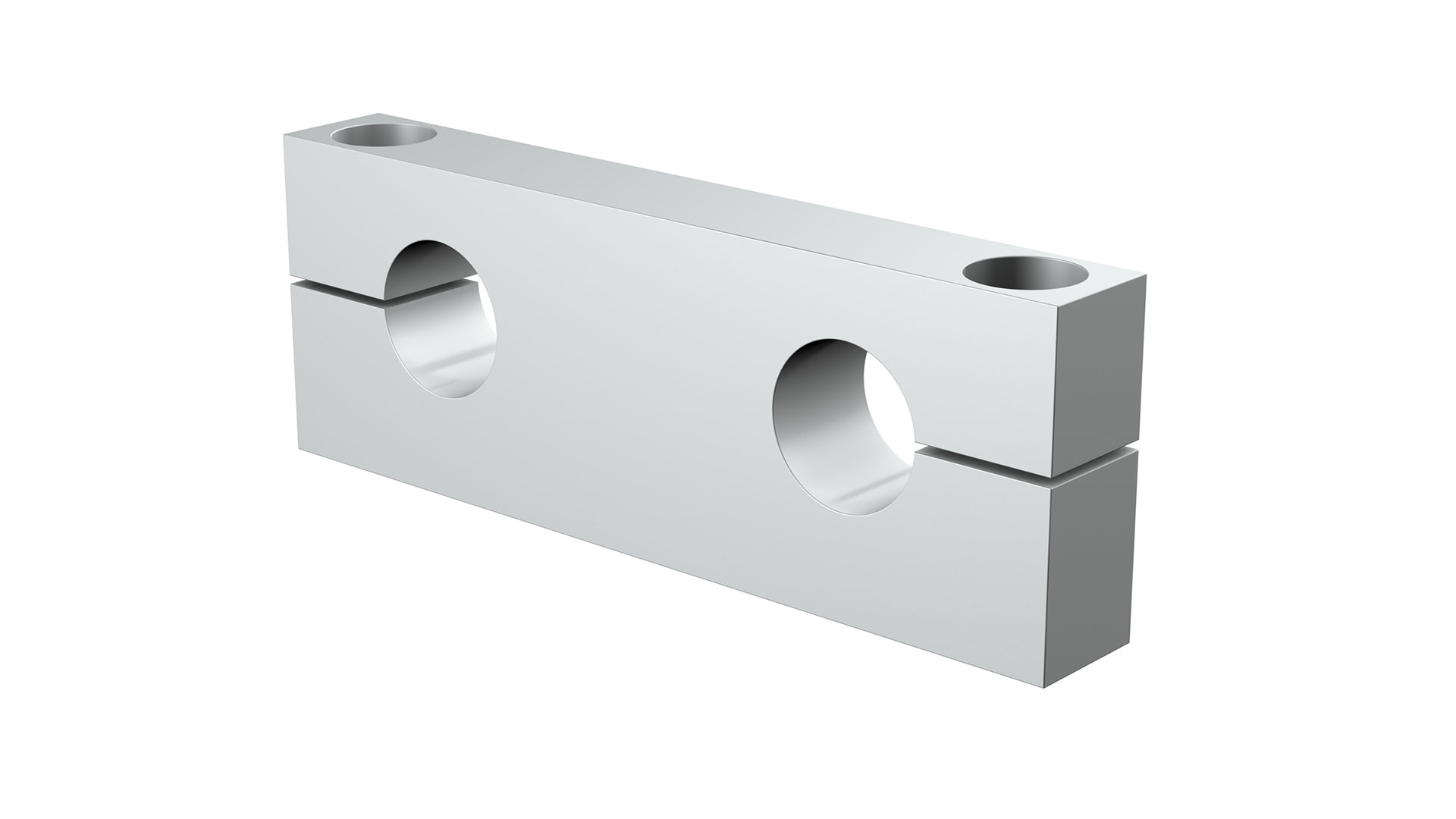

LEBS

LEBS

Bloque de ejes tándem compactos para unidades Duo y Quadro (ISO serie 1) con tamaño de eje de 12 mm a 50 mm.

LEAS

LEAS

Bloque de ejes tándem estándar para unidades Quadro (ISO serie 3) con tamaño de eje de 12 mm a 50 mm Disponible en dos variantes de altura.

LRCB

LRCB

Soporte de ejes estándar para todas las unidades abiertas (ISO serie 3) con tamaño de eje de 12 mm a 50 mm Perforado con orificios de montaje de 600 mm de longitud.

LRCC

LRCC

Soporte de ejes estándar para todas las unidades abiertas (ISO serie 3) con tamaño de eje de 12 mm a 50 mm. No perforado para uso flexible de 600 mm de longitud.

LHCR

LHCR

Carcasa estándar en diseño ligero cerrado para todos los rodamientos ISO serie 3 con tamaño de eje de 8 mm a 80 mm

LHCS

LHCS

Carcasa estándar en diseño ligero ranurado para todos los rodamientos ISO serie 3 con tamaño de eje de 8 mm a 80 mm.

LHCT

LHCT

Carcasa estándar en diseño ligero abierto para todos los rodamientos ISO serie 3 con tamaño de eje de 12 mm a 80 mm.

SP

Sello de ejes externo compacto para entornos difíciles (ISO serie 1) con tamaño de eje de 6 mm a 50 mm.

VN

Accesorio de lubricación y fijación axial para todos los rodamientos ISO serie 3 con tamaño de eje de 12 mm a 80 mm.

2D / 3D

Para pedidos de productos, siempre consulte las páginas en nuestro catálogo donde se indican las referencias correctas.
No utilice la referencia de pedido generada aquí, ya que puede ser incompleta.
