LWRB тип
LWRB тип
Предлага се в стандартни размери 1 и 2 за прецизно движение с ниско триене с подходящ сачмен възел тип LWJK
Прецизни релси със сачмени възли
предимства
- Висока прецизност и точност при движение
- Спестяващ пространството дизайн
- Най-плавна работа
функции
- Прецизност, налична в малки размери
- Най-ниско триене без рециркулация на сачми
- Опция Система против приплъзване (Anti-Creeping system - ACSM)
Възлите със сачми LWRB на Ewellix предлагат най-ниското триене за прецизни релсови направляващи, където се движат по-леки товари. Сачмената конструкция с корпусите за задържане на сачми има най-малките размери за вграждане и се предлага като опция със система против приплъзване (Anti-Creeping system - ACSM), за да се избегне плъзгането на корпуса по време на движение.
технически данни
Обзор
| Размер 1 и 2, стандартен | Размер 2 Против плъзгане (ACSM) | |
|---|---|---|
| Скорост | 2 m/s | 2 m/s |
| Ускорение | 25 m/s2 | 160 m/s2 |
| Точност | до 1 µm / 200 mm релса | |
| Работна температура | От -30 до +80 °C (възможна е по-висока температура, зависи от материала на касетата) | От -30 до +80 °C (възможна е по-висока температура, зависи от материала на касетата) |
Релси и видове клетки

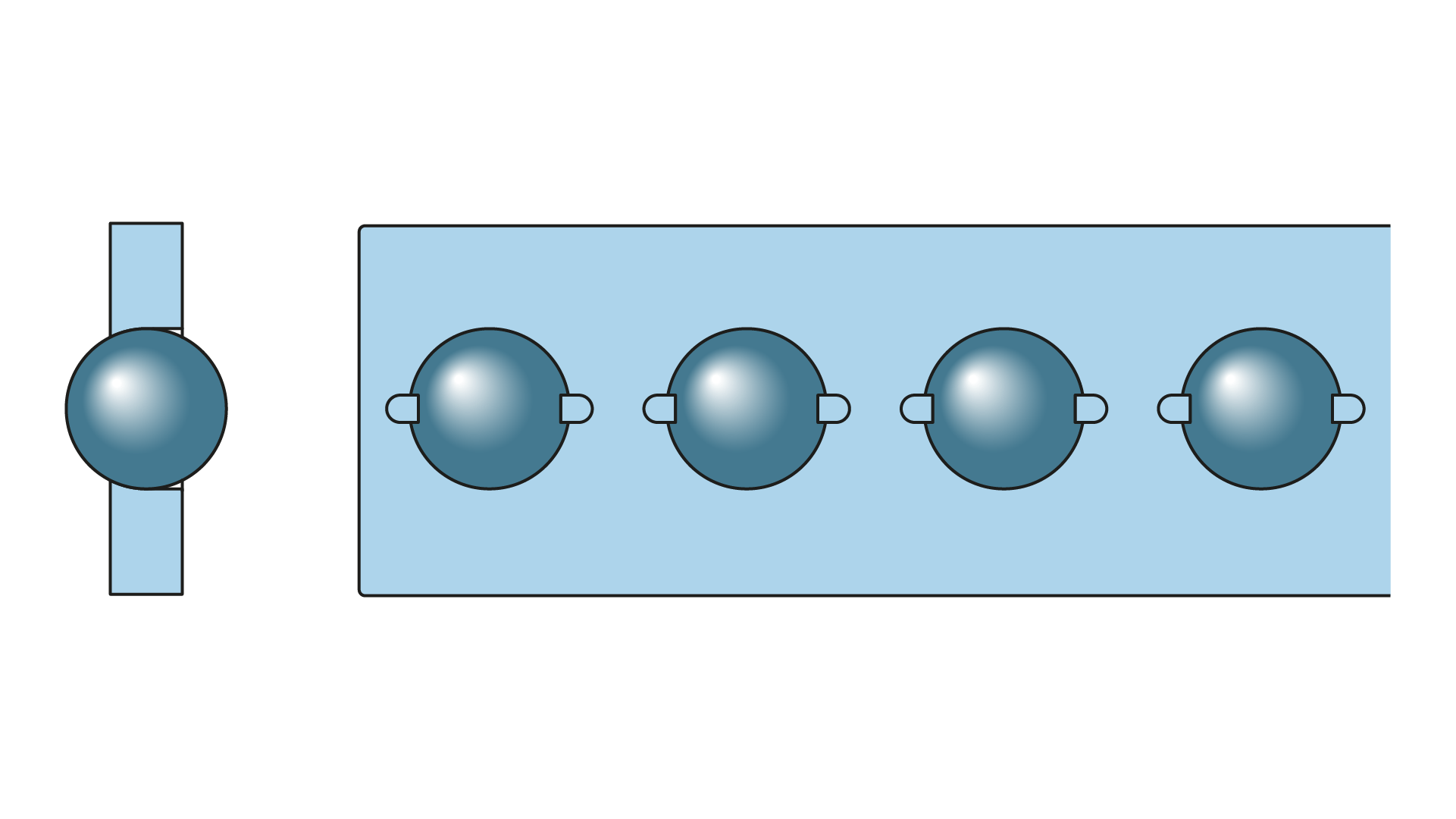

LWJK сачмена сглобка
LWJK сачмена сглобка
Направляващите механизми също се предлагат в два размера. Пластмасовият корпус разделя сачмите (търкалящите елементи) една от друга.
2D / 3D
Публикации
IL-06001/5-EN-February 2023 Precision rail guides
EL-02003-EN-November 2019 Safety and reliability in motion
EL-03000/1-EN-February 2023 Telescopic pillar medical procedure equipment
EL-03007/2-EN-February 2023 Solutions for imaging equipment
VP-10007-EN-Precision rail guides specification sheet
