LWR型
LWR型

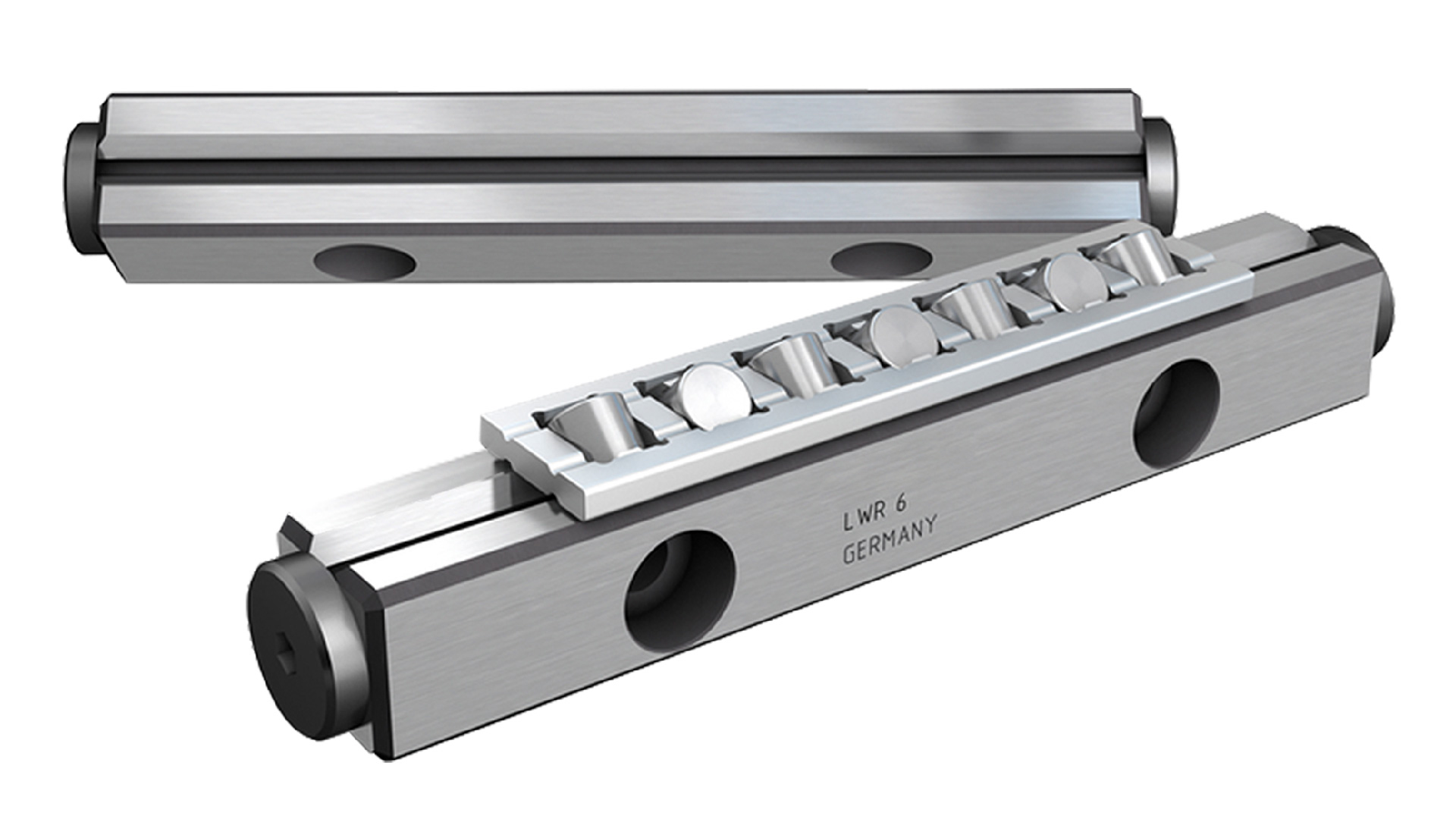

LWR精密导轨带有铝制保持架交叉滚子组件，是高温环境和中等外部负载的理想选择。
带交叉滚子组件的精密导轨
优点
- 强度和刚性高
- 可用于温度较高的应用环境
- 适用于高动态运动
特征
- 高承载版本的标准交叉滚子
- 具有相同外部尺寸系列的模块化设计
- 带有防打滑系统，加速度高
用于精密导轨的交叉滚珠组件因其高承载力、刚性和高精度而广泛用于工业。除标准的LWR系列外，Ewellix还提供高性能LWRE系列，其承载能力提高五倍，刚性提高一倍。LWRE系列性能的提高，得益于相同外部尺寸下滚柱直径增加，内部几何形状优化。
技术数据
概述
| LWR | LWRE | |
|---|---|---|
| 范围 | 尺寸3, 6, 9, 12 | 尺寸3, 4, 6, 9 |
| 速度 | 2 m/s | 2 m/s |
| 加速度 | 25 m/s2 | 160 m/s2 (ACSM) |
| 准确性 | 高达2 µm / 100 mm 轨 | 高达2 µm / 100 mm 轨 |
| 工作温度 | -30 至 +120 ℃（无刮片） | -30至+80 °C |
Carriage types
LWRE型
LWRE型
功能强大的LWRE导轨带有塑料保持架的大尺寸交叉滚子组件，高性能且节省空间。
配备ACS的LWRE
配备ACS的LWRE
配备ACS（防打滑系统）的LWRE型是一个交叉滚子组件，带有防止保持架偏移塑料齿轮，是长行程应用的最佳选择。
配备ACSM的LWRE
配备ACSM的LWRE
带ACSM（防打滑系统）的LWRE型由不锈钢制成，是一个带黄铜渐开线齿轮的交叉滚子组件，适合动态高性能应用。
端部件
套装包装
为方便订购，Ewellix提供精密导轨的套件包装。预定义套件包括4根导轨、2个保持架和8个端部挡片。交叉滚子精密导轨套件包括3、4和6号尺寸，有ACS、ACSM或标准类型，长度和行程可能有所不同。(ACSM套件不含端部挡片)。 精密滑台的所有部件都是经过与设计的，作为一个完整产品包装。这样做的好处是无需自行订购单个部件。大多数套件都有库存。 请查阅Ewellix精密导轨套件。
